涡旋式压缩机的突出优点及研究方向

涡旋压缩机由法国工程师Creux发明，并于1905年在美国取得专利。

直到1972年，随着数控加工技术 的发展，才开发出首台实用化的涡旋压缩机。

在随后的二十多年时间内，涡旋压缩机取得了较大的发展， 目前已投人大批量生产。

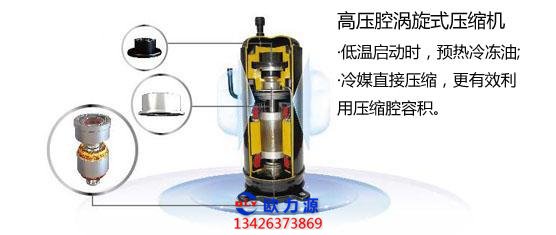

涡旋压缩机的结构如图所示。螺旋形的运动涡旋盘和固定涡旋盘安装时相对转过180*,相互间在 几条直线上接触并形成一系列月牙形的容积。

运动涡 旋盘由一个偏心距很小的曲柄轴机构驱动，绕固定涡旋盘平动，二者间的接触线在运转中沿 涡旋曲面移动。

它们之间的相对位置借安装在运动涡旋盘与机体间的十字连接环来保证。 涡旋压缩机的工作过程如图所示。

吸气口在固定涡旋盘的外侧面，由于曲柄的顺 时针转动，吸入气体并将其封闭在月牙形容积内，随着接触点沿涡线 向中心的推进，容积逐渐减少，压力逐渐提高。

而高压气体则通过固 定涡旋盘上的轴向中心孔排出。

在曲柄轴的每一转中，都形成一新的 吸气容积，所以上述过程不断重复，依次完成压缩机所必备的吸气一压 缩一排气过程。

涡旋压缩机的突出优点是零部件少、可靠性好、热效率高、噪声低。

涡旋压缩机除可用来压缩空气、 氦气外，特别适合作为制冷与空调压缩机，用于驱动功率为2.2~5.9kW的范围。

对比试验表明，涡 旋压缩机较传统的往复压缩机来说，体积小40%,重量轻15%，效率高10%，噪声低5dB。

目前，有关涡旋压缩机的研究方向主要有:

1) 涡旋压缩机内部工作过程的计算机模拟及优化设计，以践少压缩机内部的各种损失， 提高机器的热力效率和运转可靠性;

2) 提高涡旋压缩机的生产效率，降低生产成本，设计各种更易于加工的压缩机结构;

3) 拓宽应用范围和应用领域，实现产品系列化。
