螺杆式制冷空压机工作流程

螺杆式制冷空压机属于回转活塞式制冷空压机，回转活塞式又称回转式， 是指造成可变工作容积变化的机件做旋转运动的制冷空压机。

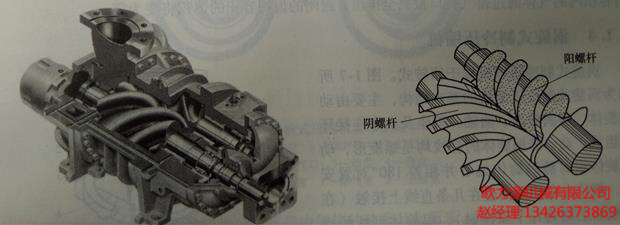

螺杆式制冷空压机有单螺杆式空压机和双螺杆式空压机两种。 国内制冷行业多采用双螺杆式制冷空压机，通常简称为螺杆式制冷空压机，其外形如图4所示。

双螺杆式英格索兰空压机造成制冷剂蒸汽增压的关键零部件为该制冷空压机中的一对阴、 阳螺杆转子，结构如图4所示。

其中阴转子的齿为凹型，阳转子的齿为凸型，两转子同步反向旋转。

若将阳转子的凸齿视为“活塞”，阴转子的凹齿槽视为“气缸”，则其工作过程类似 活塞式制冷空压机中活塞与气缸的往复压缩。

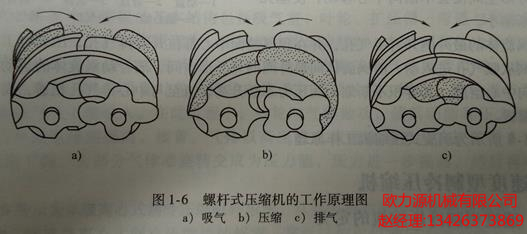

随着一对螺杆转子按一定传动比旋转运动时，阴、阳转子的齿相继连续地“侵入”而 发生改变，从而完成对制冷剂蒸汽的吸入、压缩、排气全过程，其连续的具体工作过程如 图6所示。

1.吸气

随着转子开始运动，由于齿的一端逐渐脱离啮合而形成了齿间容积，这个齿间积逐渐 扩大，在其内部形成一定的真空，而此齿间容积仅与吸气口连通，因此气体便在压差作用下 进人其中，如图6a所示。

在随后的转子旋转过程中，阳转子齿不断从阴转子的齿槽中脱 离出来，齿间容积不断扩大，并与吸气孔口保持连通。

从其种意义上讲，可以把这个过程有成是活寒(阳转子齿)在气缸(阴转子齿槽)中滑动。

2.压缩

此时，气体被转子齿和机壳包围在一个封闭的空间中，随着转子的旋转，齿间容积由于 转子齿的啮合而不断减小，被密封在齿间容积中的气体所占据的体积也随之减小，导致压力 升高，从而实现气体的压缩过程。

压缩过程可一直持续到齿间容积即将与排气孔口连通之前。

3.排气

齿间容积与排气孔口连通后，即开始排气过程。

随着齿间容积的不断缩小，具有排气压力的气体逐渐通过排气孔口被排出。

这个过程一直持续到齿末端的型线完全啮合，此时， 间容积内的气体通过排气孔口被完全排出，封闭的齿间容积的体积将变为零。
