空压机生产量调整器的构造

为了保持空气网路中的压力一定，英格索兰空气压缩机有生产量调整 器，在转数不变的条件下，借强制打开吸气阀的阀片，使空气压缩 机的气缸和大气相通以自动调整其生产量。

在强制打开吸气阀的 瞬间，中断了压缩空气的生产，并停止向空气网路输送压缩空气。

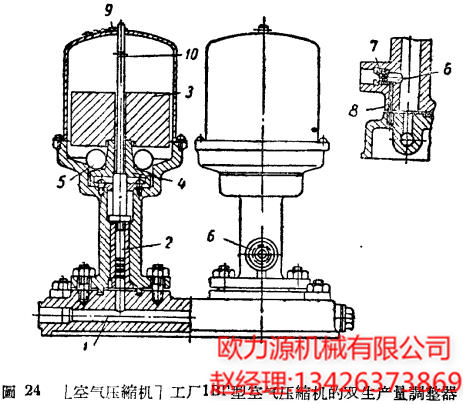

图24所示为1Br和2Br型空气压缩机的双生产量调整器。

空气从风包进入通道1，压在双调整器的活塞2上。当网路 中的压力比正常压力高0.2计示大气压时，双调整器之一的小活 塞2就开始和重物3、支持圆盘4及小球5一起上升。

此时，小球5从支持圆盘4滑到调整器机壳的后台上，从而更加快了活塞 2上升的速度，由于上升的结果，给压缩空气打开了一条通路， 这条通路经过孔6、节流阀7通至低压气缸〔或对面的高压气缸) 腔膛之一的吸气阀压开装置。

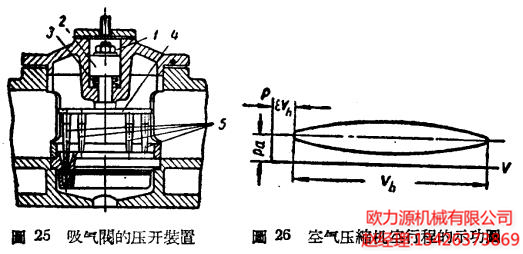

压缩空气进入气缸1并作用在小活塞2上，克服弹簧3的阻 力后，迫使小活塞2和叉子一块下降，并打开吸气阀使气缸和大 气想通；此时，空气压缩机的生产量为额定生产量的50%。

如果网络内的压力继续增加，那么第二个调整器也起作用，使空气 压缩机完全转入空行程。

图26为这种情况下示功图的形状。

当风包内的压力下降时，生产量调整器(图24)的小活塞 2在重物3的作用下下降，而此时滚回来的小球5更使下降和遮 盖孔6的过程加快。

压缩空气从压开装置系统经过节流阀7和通 道8排于大气。此时，空气压缩机自动地转入工作行程。

用手提起阀杆10使活塞2上升，在阀杆下部孔中插入插销9， 即可使空气压缩机空载起动。

空气压缩机的工作压力，可由变更重物3的重量来调整，规 定第一个调整器在比正常压力高0.2计示大气压时起作用，第二 个调整器则在比正常压力高0.5计示大气压时起作用。

工厂制造的压缩机采用类似的调整器。它 们和lBr及2Br型空气压缩机的调整器之区别，在于用安设弹 簧来代替重物。

空气压缩机的工作压力由其拉紧的程度来决定。

某些工厂的空气压缩机利用旋转偏心小轴和手把来起动， 而某些工厂的空气压缩机则用旋转三通阀来起动。
