测量英格索兰空压机功率的方法

测量功率使用由安培计和伏特计合成的仪表——瓦特计来进行。

在相负荷相等的情况下，测量三相电流的功率可以使用一个瓦特计进行，但必规将其读数乘以3。

为负荷不相等时，功率的调量常常利用两个瓦特计按下图所示的接线方法进行之。在这种情况下，功率也可以用电气仪表 表工厂的BHT型特制三相瓦特计测量出来。

在英格索兰空气压缩机调整和试验的述程中，在电压为380伏的网路中测量功率使用莫斯科电气仪表的全套可携式小型电气测量 仪表是很方便的。

全套仪表由两个侧量范围为5安培的电磁系统的安培计， 一个测量范围在130伏以内的电磁阀系统的伏特计，和 两个测量范围在500瓦特以内的电动系统的瓦特计所组成。

全部电气测量仪表均有1级的精确度。

力了扩大调量的范围，在与220及380伏的线路相联接时，全套仪表各有三小附加电阻和两个有0.2级精确度的MHH-1型电流互威器。电流互威器用于电压为500伏以内的交流电路中。

测量原电路的范围为15, 30, 50, 100, 150, 200, 300, 600安培。

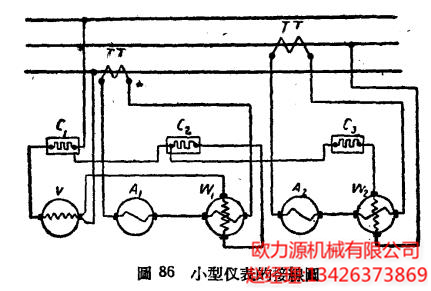

所有仪表的接线方式按照图所示的图形进行，在这种情况下功率的计算按照 下式进行： N= c*k(W1+W2)瓦特；

式中：c ——变电系数，当在240伏的线路端上接入电阻时系数采用2，在480伏 的线路端钮上加入电阻的系数采用4；

k——电流互威器的变换系数;

W1及W2——瓦特计刻度的读数，以瓦特计。

测量高压电动机的功率，按照图87所示的图形通过人为零 点接入瓦特计来进行测量为最简单。

为这徉来接入电功系统的瓦特计，即使两个附加电阻的每一个在数值上 和瓦特计并联电路的电阻相等时，就可以达到正确的调量。在某些情况下采用白炽灯 作为电阻。

测量高压电动机的功率，可以根据上述在低压线路中测量图 形进行测量，但须通过电流互威器及电压压威器接入仪表。
