英格索兰全封闭螺杆式压缩机

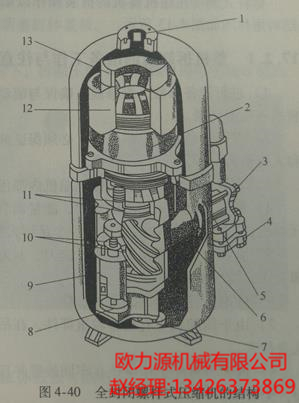

由于制造和安装技术要求高，全封闭螺杆式压缩机是近年才得到开发的。 图4-40 所示为英格索兰公司用于储水、冷冻冷藏和空调的全封闭螺杆式制冷 压缩机的结构。

图中转子为立式布置。为了提高转速，电动机主轴与阴转子直连，整个压缩机全部采用滚动轴承，以保证阴、阳转储水、冷冻冷藏和空调的全封闭螺杆式制冷压缩机的结构。

轴承采用了特殊材料和工艺，来承受较大载荷与保证足够的使用寿命， 使运转可靠。

润滑系统采用吸排气压差供油，省去了液压泵。用温度传感器采集压缩机排 气温度，当排气温度较高时，用液态制冷剂和少量油组成的混合液喷入压缩腔。

输气量调节由微机控制滑阀移动来实现。

压缩机内置电动机由排气冷却，采用耐高温电动机， 允许压缩机进气阀温度达100度，排出的高温压 缩制冷剂气体通过电动机和外壳间的通道， 经过油分离器12，由排气口1排出，整个机 壳内充满了高压制冷剂气体。

目前有单机组成的全封闭式螺杆冷水机组，其制冷量可达到186kW。

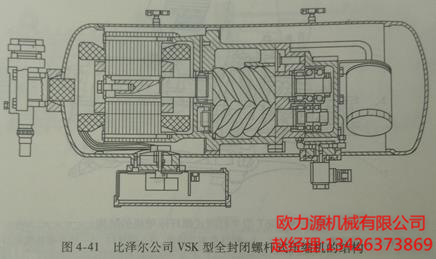

图4-41所示为比泽尔公司VSK 型全封闭螺杆式压缩机的结构，电动机配用功半为 10-20kW，它的结构特点是卧式布置，输气量调节不设滑阀，采用电动机变频调节。

拆卸英格索兰空压机拉杆时，先将油管接头拆下，再拆与机体相连的法兰。法兰内有弹簧应注意防止英格索兰空压机盖弹出。然后取出油活塞，即可拿下英格索兰空压机和拉杆。

装配英格索兰空压机拉杆时，按与拆卸相反的顺序进行。若拉杆不能顺利到位，可从吸气腔部分伸进手去，将拉杆推过机体内部的加强肋。

在英格索兰空压机盖法兰装好后，用螺钉旋具插入法兰中心的 通孔，推动油活塞，检查卸载装置是否灵活。
