英格索兰空压机的安装步骤

英格索兰空压机在制造厂经出厂试验合格后，整体运输到现场。在现场安装时，要根据厂房吊车 能力来决定机器是整体就位还是解体就位，一般都整体就位。

英格索兰空压机安放的基础要坚实，能保证机器对中稳定。一般机器的安装步骤大体如下。

①机器就位。

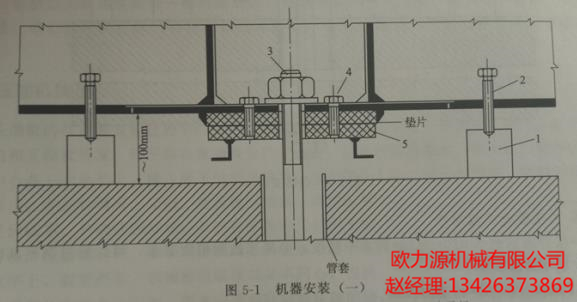

先把金属底板放在水泥基础上，英格索兰空压机支腿放在底板的支架上。底板设有水平调节 螺钉。

利用它调节好底板和基础之间的距离，一般约100mm，以供二次灌浆用。利用水平调 节螺钉将底板找平。底板用地脚螺栓固定在基础上，如图5-2所示。但先不拧紧。

②初步找正。

查明机组轴端之间的距离是否符合图纸要求，对英格索兰全封闭螺杆压缩机机组进行初步找正，使轴同心。

③二次灌浆。

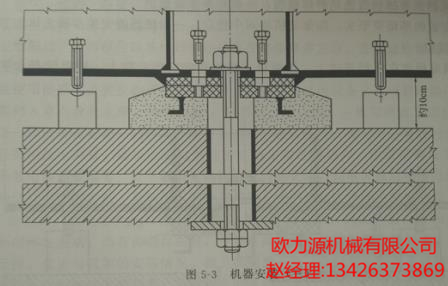

经初次找正合格后，在底板下面进行二次浦浆(图5-3、图5-4)一般使用不收缩水泥浆 混合物。待水泥浆完全凝固之后，对称松开水平调节螺钉，最后卸掉螺钉，把紧地脚螺栓。 图5-4所示地脚螺栓不带套管。

④再次检查底板水平。

般要求达到0.020mm/m 的水平精度，如果未达到精度要求，可以通过调整基础板与 底板间的垫片来调整。

⑤对各缸转子进行最终找正。

通过调节英格索兰空压机支腿和底板支架之间的垫片使转子在垂直面上对中，而水平面上的找正 则主要依靠在支腿旁的顶丝将机器左右移动来达到。

原则上应以最重的或运行中热膨胀影响最小的机器为找正的基准，如有齿轮增速器， 则应以增速器为基准; 如果只有一个英格索兰空压机气 缸和汽轮机，一般以汽轮机为基准。

当找正完结，在底板下方灌浆(正常水泥浆混合物) 并 用由1份水泥2份砂子混合的特殊砂浆抹面。还可进一步用油漆或树脂进行保护。

⑥管道连接和销定。

只有在找正合格之后，才能将进、排气连接管接到机器上。接管要用支架来支持本身重 量，气体温度高的接管应设膨胀节，以防止管子热膨胀推动气缸，破坏对中。

在把紧气缸与进、排气接管的连接螺栓时，应在基础上适当位置或者不与机器相连的结构上架上千分表，使千分表触杆顶在英格索兰空压机身上，检查接管对英格索兰空压机作用力的大小程度。

在机器以正常速度运行一些时间之后，复查机器的找正情况，证实对中良好，机器应 被销定。销钉钉在设有纵向和横向键的底板处，保证机器可以沿纵向和横向自由膨胀和 收缩。
