空压机盘根装置的设置方法

在这些平面上盖着由青铜或省质量高的珠光体铸铁制成的盖板。 这些盖板的工作平面6 也应在平板上经过精磨。

块件和盖板是靠装在它们的小沟里的弹簧来合 拢的，这种压缩机弹簧和图73上所示的弹簧的区别仅仅在于长度上。

上密封环封住了由下密封环的接口、盖板和活塞杆所形成的轴向间隙。

它们和下密封环不同的地方在于:它们上面没有盖板，只是在各段里的一 段上作出了装定位销子的小孔。

这个孔的直径必须比定位销子的直径大0.5-1公厘，同时还必须 让各环彼此可以相对地移动。

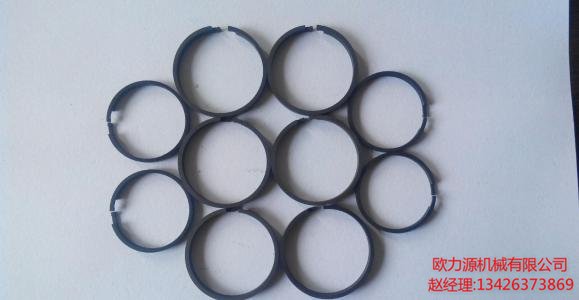

这种盘根箱的盘根环都要求很高的制造精确度。盘根环和活塞杆的 配合为A3/C3(2CГ-50,CГ-50)和A/П（ДCГ-100）。

应该注意正确地在盘根环上刻上记号，这种记号应该在将盘 根环切成地件之前便刻好。

靠近接口的地方应刻上接口的号数(或者字母)，在每一块件 的中心则刻上盘根环的号数。盘根箱的各段也应用复合的号码作 上记号。

盘根箱里密封环的数目决定于压力。CГ-50 型和2CГ-50 型 压缩机的盘根箱在低压缸和高压缸上都装3个电磁阀。在用来压缩气体达100绝对大气压的再复式压缩机上则装10个密封环。

在修理这种类型的盘根箱时，必须注意不要把盘根环块件的编号弄乱，同时应将盘根环装微有它们所工作的同一段里去。

上面所描述的盘根箱的工作在很大程度上决定于制造盘根环的铸铁的质量以及活塞杆的制造质量(表面的几何形状和质量)。

为了减少磨损(特引是在开始阶段)最好将活塞根和盘根环加以热 处理(淬火高频率电流)。

在这个系统的每一个空穴里则装着带压套1和4的夹圈8和13， 以及由锡、铅、锑和铜的合金制造的密封环5和12。

这些密封环在垂直于活塞杆中心线的平面上都是可 以相互地自由移动的，同时在各种磨损情况下都是被弹簧7和11 所压紧。

目前这种型式的盘根箱正被前面所描述的装铸铁环的盘根箱所代替。
