空压机截止阀的种类及作用

空压机截止阀是指阀瓣沿阀座中心线上下移动的阀门。

空压机截止阀的主要作用是接通或切断系统管路;调节和控制流体的流量与流动方向。它是制冷与空调系统中设置最多的一类阀门。

根据制冷剂种类分有氨用空压机截止阀与氟用空压机截止阀等。根据其形状分有直通式空压机截止阀与直角式空压机截止阀等。

1.氨用空压机截止阀

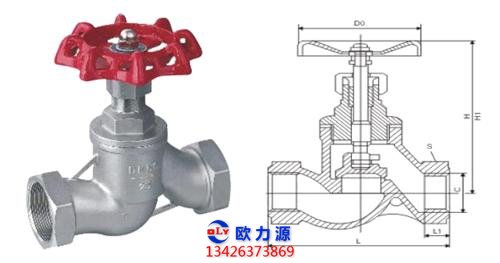

氨用空压机截止阀的基本结构,它主要由阀体、阀瓣组件和阀盖等部件组成。 氨用空压机截止阀的阀体型式有直通式和直角式。

直通式阀体的进出通道在同一轴线上(180*), 制冷剂流过阀体时流动方向不变。

直角式阀体的进出通道轴线呈直角(90"),制冷剂流过阀体时 流动方向发生90”的改变。

在氨用空压机截止阀的阀体内加工出阀座,制冷剂在阀内的流动由阀座与阀瓣的配合来控制。

阀体材料有灰铸铁、可锻铸铁及球墨铸铁。通径小的阀体有的采用碳钢、合金钢、不锈钢制作。

空压机截止阀阀体的进出两端与管道的连接方式有螺纹连接和法兰连接。

阀瓣组件是空压机截止阀的开关组件,包括阀瓣(又称阀头)、阀杆、手轮及紧固件等。

手轮和阀瓣(阀头)分别固定在阀杆的上、下两端。阀杆上的梯形螺纹与阀盖上的相应螺纹配合,旋转手轮时,阀杆能带动阀瓣沿阀座中心线作上、下运动,开启或关闭空压机截止阀。

当阀杆向下运动至最低位 置时,梯形螺纹可使阀瓣的下端密封圈紧紧压在阀座上,使阀门严密不漏。

当阀杆升到最高位置 时,阀门全开,阀瓣上端面的密封圈与阀盖下端面压紧密封,形成反封,防止在更换填料时制冷剂从填料处泄漏。

阀瓣、阀杆采用优质碳素钢或不锈钢制作。在阀瓣上、下两端面都嵌有密封圈。

密封圈采用耐腐蚀、耐磨的弹性材料,通常用轴承合金(巴氏合金)或聚四氟乙烯。手轮一般用可锻铸铁制造。

空压机截止阀的阀盖由压盖、填料盒、填料和紧固件构成,用螺栓和阀体固定在一块,保证阀杆能上下移动及制冷剂不往外泄漏。

阀盖材料和阀体相同。阀杆穿过阀盖上的填料盒,填料盒内塞满 填料,用填料盖压紧。填料多采用油没石棉或石墨石棉。

2.氟用空压机截止阀

氟用空压机截止阀的结构与氨用空压机截止阀基本相似,但氟用空压机截止阀中可采用铜和铜合金材料。

另外，为了防止氟里昂制冷剂泄漏，氟用空压机截止阀除填料密封外,还采用阀帽和紧固密封件。

调节时,需拧下阀帽和松动紧固密封件。调节结束时,需拧紧紧固密封件及盖上阀帽。

另外,氟用空压机截止阀的外形和内部结构与氨用空压机截止阀略有差异。
