空压机热力膨胀阀的分类及应用

空压机热力膨胀阀是温度调节式空压机节流阀。空压机热力膨胀阀作为节流装置安装在蒸发器等容器的进液口管道上。

空压机热力膨胀阀用感温包来感受蒸发器出口蒸气过热度的大小,自动调节阀芯的开启度,控制制冷剂流量。

热力膨胀阀能根据蒸发器热负荷变化情况进行自动调节,因而操作方便,安全可靠。

常用的空压机热力膨胀阀有内平衡式和外平衡式两类。

(1) 内平衡式空压机热力膨胀阀

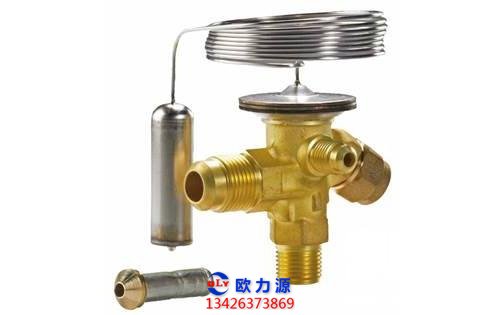

内平衡式空压机热力膨胀阀主要由阀体、传动杆、阀芯、调节杆、膜片、毛细管、感温包等部件组成。

内平衡式空压机热力膨胀阀采用膜片作感温调节元件。膜片、导压毛细管、感温包和阀顶盖组成一个密闭的空间,里面充注R22、R13、R12 或其他感温剂。

阀芯开启度由调节杆调定。阀门工 作时，膜片通过阀杆带动阀针(锥形阀芯)上下移动,使阀口开大或关小。

(2) 外平衡式空压机热力膨胀阀

在分析内平衡式空压机热力膨胀阀时,假定制冷剂在蒸发器内无流阻压降或较小的流阻压降。

但制冷剂在某些蒸发器内流动时存在较大的流阻损失,这将严重影响空压机热力膨胀阀的工作性能。

若不考虑蒸发器内流阻损失,制冷剂流到C点时过热度为5C,即过热温度为-10C,此时制冷剂的压力仍是0.186 MPa。

但对感温包内工作介质(假定感温包内充注物也为R12)来说，-10 C的饱和压力 p,=0 .223 MPa。内平衡式空压机热力膨胀阀的开启压差为 由于膜片上下有0.015MPa的压差,阀芯可以开启。

假定制冷剂在蒸发器内有流阻损失0.02 MPa,制冷剂到C点时压力为0.166 MPa( 与此压力相应的制冷剂饱和温度为一18七),由 于过热度仍为5公,制冷剂到C点时的过热温度就应是13七,这时感温包中工作介质相应的饱和压力是p。=0.2 MPa,这时开启压差为 计算结果表明,在SC的过热度下阀芯是无法开启的。

要使阀芯开启,就需要增加过热度来 提高感温包内充注物的p。但是,过热度太大,会使得蒸发器的传热面积不能充分利用,引起蒸发器供液不足和降温困难。

这一缺点可由外平衡式空压机热力膨胀阀来克服。

它与内平衡式空压机热力膨胀阀的主要区别在于膜片与阀的进、出口处用一隔板隔开,在膜片与隔板之间引出一根外平衡管,连接到蒸发器的回气管O点上。

由于0点离C点很近,可以认为O点的压力等于C点的压力。
