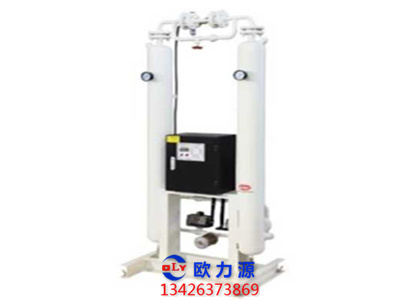

微热再生干燥机
描述:
-标准吸干机供货范围：
-高效活性吸附剂，吸附能力强，使用寿命长
-单片机智能控制系统，合理的切换时间设计，保证出口气源品质稳定
-独特的简体结构设计，能保持98%的吸附热量，提高吸街能力，使再生更彻底
-卓越的气流分配设计，使气体能均匀通过吸附层，避免出现空洞现象
-额定进气压力0.7MPa；进气温度≤45°C;最高工作压力1.0MPa
-压力露点（-40°C）
-VLi微热再生式干燥机
-再生耗气量8%
-标准吸干机供货范围：
-高效活性吸附剂，吸附能力强，使用寿命长
-单片机智能控制系统，合理的切换时间设计，保证出口气源品质稳定
-独特的简体结构设计，能保持98%的吸附热量，提高吸街能力，使再生更彻底
-卓越的气流分配设计，使气体能均匀通过吸附层，避免出现空洞现象
-额定进气压力0.7MPa；进气温度≤45°C;最高工作压力1.0MPa
-压力露点（-40°C）
-VLi微热再生式干燥机
-再生耗气量8%
| 型号 | 图号 | 流量m³/min | 外形尺寸 （长*宽*高）mm | 接口尺寸 |
重量 kg |
| D66VEi | 47545795001 | 1.1 | 680*480*1650 | R1/2 BSPT | 145 |
| D126VEi | 47545796001 | 2.1 | 720*480*1950 | R3/4 BSPT | 190 |
| D198VEi | 47545797001 | 3.3 | 920*540*1800 | R1 BSPT | 330 |
| D282VEi | 47545798001 | 4.7 | 920*540*1950 | R1-1/2 BSPT | 380 |
| D426VEi | 47545799001 | 7.1 | 1000*560*2100 | R1-1/2 BSPT | 450 |
| D660VEi | 47545800001 | 11 | 1180*660*2260 | R2 BSPT | 530 |
| D780VEi | 47545855001 | 13 | 1180*660*2260 | R2 BSPT | 600 |
| D960VEi | 47545856001 | 16 | 1240*720*2250 | DN650 FLG | 860 |
| D1260VEi | 47545857001 | 21 | 1380*750*2480 | DN80 FLG | 990 |
| D1560VEi | 47545858001 | 26 | 1450*820*2540 | DN80 FLG | 1130 |
| D1860VEi | 47545859001 | 31 | 1560*880*2600 | DN100 FLG | 1280 |
| D2520VEi | 47545860001 | 42 | 1780*960*2600 | DN100 FLG | 1600 |
| D3060VEi | 47545861001 | 51 | 1860*1000*2800 | DN125 FLG | 1890 |
| D3720VEi | 47545862001 | 62 | 1100*1160*2800 | DN125 FLG | 2340 |
| D4920VEi | 47545863001 | 82 | 1300*1200*3000 | DN150 FLG | 3120 |
| D6780VEi | 47545864001 | 113 | 1400*1200*3050 | DN150 FLG | 4086 |
| D7620VEi | 47545865001 | 127 | 1600*1300*3050 | DN150 FLG | 4532 |
| D8700VEi | 47545866001 | 145 | 1800*1600*3220 | DN150 FLG | 5226 |
英格索兰微热吸附式干燥机
英格索兰吸附式干燥机
微热吸附干燥机特点
- 采用单片机控制系统，合理的切换时间设计，保证出口气源品质稳定
- 采用高效活性吸附剂，吸附能力强，耐磨损；使用寿命长
- 独特的筒体结构设计，能保存98%的吸附热量，提高吸解能力，使再生更彻底
- 精密计算各个工作阶段的时间，有效控制再生耗气量同时保证最稳定的压力露点
- 卓越的气流分配设计，使气体能均匀通过吸附层，不会出现空洞现象
- 最稳定的压力露点
- 活性氧化铝干燥剂，吸附能力强，吸水率高达99.9%，耐磨损
- 高品质的气动切换阀，动作灵敏，性能可靠
英格索兰微热吸干机的选择
微热吸附干燥机特点
热再生干燥机非常适用于大流量的应用。它需要的再生空气量较小， 7-8%的进气量就可保证干燥机的再生而几乎不需设置更多的流量。
使用条件：100℉进气温度，进气压力100psig，100℉的进气压力露点，最大5psig的压降，环境温度100℉。
运行参数：最大150psig进气压力，最小80psig进气压力。最大进气温度120℉，最小进气温度40℉。最大环境温度120℉，最小环境温度40℉。
英格索兰吸干机的安装要求
位置
- 吸附式干燥机应安装在四周通风良好、空气洁净的建筑物内。当 室内通风条件不良时，需在机房内安装换气排风设备。
- 吸附式干燥机与空压机之间应保持一定距离，以防止空压机产生的振动影响干燥机的正常运行。
- 吸附式干燥机应水平安装在平整的水泥地面上。
英格索兰空气管路
吸附式干燥机串接在气源系统中，最好在空气入口和出口之间并联旁路管道，中间设截止阀以供调试、维修和启动时使用。如气源中有油，则必须在吸附干燥机前加除油过滤器。
如净化气源对粉尘有要求则必须在吸附干燥机后加除尘过滤器。配管时还必须将吸附机底部两个排水口加球阀接至排水沟。
英格索兰电源及配线
- 应按铭牌上标定之电压、相数配置电源。
- 电压波动范围不得超过额定电压的10%。
- 干燥机壳体应可靠接地。
英格索兰空压机开机前的准备工作和调试
开机前的检查工作
- 在开机前仔细按铭牌上的内容进行逐条检查，进气压力、电 压、相数、接地情况等；
- 检查进出口连接管道是否正确，有无泄漏问题。
- 管道是否进行过吹扫。
- 检查管道上的进出气阀门是否已经打开。旁路是否已经关闭。
- 观察左右塔的压力表压力，正常压力值应一致。
开机运行
- 通上电源，操作面板上的电源指示灯亮；
- 首先确定干燥机的最大工作压力、实际入口压力、实际入口温 度、实际入口流量及露点要求后确定切换周期。
- 正常情况，开机后，一个吸附塔的压力保持不变，另一个吸附 塔的压力迅速下降到0，同时该塔的消音器能听到明显的排气 的声音并有气体排出。
英格索兰吸附式干燥机使用效果造成影响的因素
- 进气温度：进气温度不高于50℃。超过这个温度，会使干燥剂的吸收水分的能力大幅降低，每增加5℃，能力下降10%。所以低温空气进吸附式干燥机效果更好。
- 进气压力：进气压力必须符合吸附式干燥机铭牌上标注的工作压力。压缩空气的压力要在0.41MPa以上，否则会影响干燥机上气动阀门的正常工作。
- 再生压力（气量）的大小，对吸附式干燥机的再生效果产生很大的影响，避免使用较长切换周期。
- 液态水、油对吸附式干燥机影响非常大，会大幅缩短吸附剂的使用寿命。吸附式干燥机只能去除压缩空气中的气态水分。
- 当使用有热再生式干燥机时，高的再生加热温度会使吸附剂容易粉化，缩短使用寿命。
英格索兰吸干机的日常维护和保养
- 吸附式干燥机是带有压力容器的设备，因此工作压 力 绝不能超过铭牌上标明的最高工作压力。
- 吸附式干燥机在电力驱动下运行，请按国家电力标准进行安装。
- 在进行任何电气检修工作前，务必切断电源。
- 在进行任何阀件及机械检修或更换吸附材料前，务必关闭进出口阀门并释放压力。
吸附剂更换
注：使用正确的吸附剂对干燥机的正常运转是必要的，不能使用常用于潮解型干燥机的吸湿性盐类。
-
吸附剂更换时间
在干燥机符合设计条件下操作，又没有机械故障而出口压力露点达不到所要求水平的情况下，这时候吸附剂要更换。
注：吸附剂的寿命取决于进口空气质量，对进口空气适当过滤会延长吸附剂寿命。吸附剂寿命正常应为1-3年。 - 吸附剂更换过程。
- 干燥机降压后，切断电源。
- 从干燥塔上取出加料口和卸料口螺塞或法兰，排出失效的吸附剂。 在底部安放一个容器装吸附剂。
- 装上卸料口螺塞或法兰。
- 充填干的吸附剂，尽可能填满，不要夯实吸附剂。
- 装上加料口螺塞或法兰。
- 在另一个干燥塔上重复以上过程。
确保吸附剂干燥性
- 吸附剂是在密封容器里装运，使用前不能打开，避免受潮；如果吸附剂暴露在空气中，使用前可在204℃的炉中加热4小时。
- 如果干燥机中充填的不是干的吸附剂,为了使它干燥，有必要使干燥机实际进口流量减到最大进口流量的50%下操作。
控制气过滤器—滤芯更换
- 控制气过滤器中的滤芯应每年更换，如果滤芯上的压差妨碍了阀的动作，滤芯必须更换，控制气压力不能低于0.41MPa。
-
滤芯更换过程
- 旋出固定滤壳和头的环形圈，并取下滤壳和头的环形圈。
- 清洗滤壳。
- 旋出废弃的滤芯,接合处的O形密封圈不能再使用。
- 在新的滤芯顶部装上新的O形密封圈,并将滤芯旋入过滤器头,仅需用手指拧紧滤芯即可密封,不要用板手拧紧。
- 确认过滤器上大的O形密封圈在正确位置后,将滤壳装到滤头上。
警告:过滤器是一个内部有压力的装置，维修前须切断气流，关闭过滤器入口前截止阀，让过滤器泄压！
