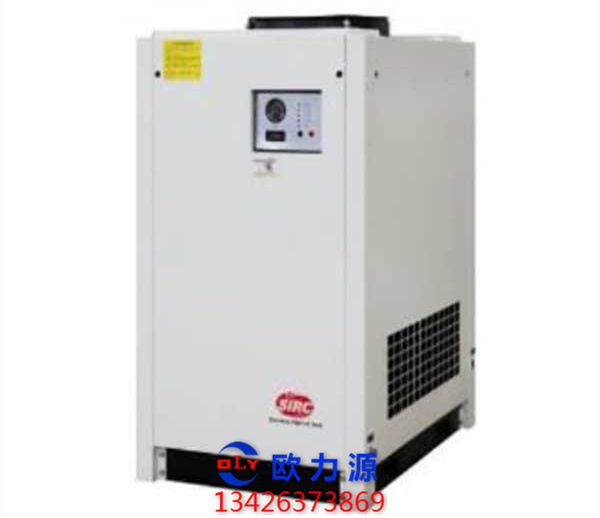

风冷式干燥机
描述: 标准冷干机供货范围：
-热交换器采用三筒体结构，减少管道数量，降低体积和数量
-三合一耐腐蚀铝合金冷凝净化设计，避免了传统材料造成的内部管道腐蚀生锈
-预冷器和蒸发器内芯列管结构，确保高效换热，达到节能目的
-高效水汽分离器，除水效果显著，及时分离99%以上的液态水
-冷凝器顶部安装，不易堵塞，冷却效果好
-性能参数测试标准：环境温度40°C，进气温度45°C，工作压力0.7MPa
-冷却方式：风冷/水冷（D690V含以上机型）
-标准电源
220V/1/50HZ（D540VR含以上机型）
380V/50HZ 3相4线（D690含一下机型）
-热交换器采用三筒体结构，减少管道数量，降低体积和数量
-三合一耐腐蚀铝合金冷凝净化设计，避免了传统材料造成的内部管道腐蚀生锈
-预冷器和蒸发器内芯列管结构，确保高效换热，达到节能目的
-高效水汽分离器，除水效果显著，及时分离99%以上的液态水
-冷凝器顶部安装，不易堵塞，冷却效果好
-性能参数测试标准：环境温度40°C，进气温度45°C，工作压力0.7MPa
-冷却方式：风冷/水冷（D690V含以上机型）
-标准电源
220V/1/50HZ（D540VR含以上机型）
380V/50HZ 3相4线（D690含一下机型）
| 型号 | 图号 | 流量m³/min |
电源 V/P/HZ |
空气借口管径（进口/出口） |
尺寸mm L*W*H |
重量 kg |
| D42VNR-A | 23705270 | 0.7 | 220/1/50 | 0.75”BSPT | 430*325*540 | 45 |
| D72VNR-A | 23705288 | 1.2 | 220/1/50 | 0.75”BSPT | 430*325*540 | 52 |
| D108VNR-A | 23705296 | 1.8 | 220/1/50 | 1”BSPT | 560*440*640 | 64 |
| D206VNR-A | 23705304 | 3.6 | 220/1/50 | 1.5”BSPT | 680*500*810 | 90 |
| D294VNR-A | 23705312 | 4.9 | 220/1/50 | 1.5”BSPT | 680*500*810 | 104 |
| D342VNR-A | 23705320 | 5.7 | 220/1/50 | 1.5”BSPT | 680*500*810 | 120 |
| D390VNR-A | 23705338 | 6.5 | 220/1/50 | 1.5”BSPT | 725*500*810 | 138 |
| D444VNR-A | 23705346 | 7.4 | 220/1/50 | 1.5”BSPT | 775*500*810 | 155 |
| D540VNR-A | 23705353 | 9 | 220/1/50 | 1.5”BSPT | 850*610*925 | 175 |
| D690VNR-A | 23705361 | 11.5 | 380/1/50 | 1.5”BSPT | 950*750*1320 | 203 |
| D810VNR-A | 23705379 | 13.5 | 380/1/50 | 2”BSPT | 1050*750*1320 | 245 |
| D990VNR-A | 23705387 | 16.5 | 380/1/50 | 2”BSPT | 1175*800*1350 | 272 |
| D1050VNR-A | 23705395 | 17.5 | 380/1/50 | 2”BSPT | 1175*800*1350 | 295 |
| D1170VNR-A | 23705403 | 19.5 | 380/1/50 | 2.5”BSPT | 1420*900*1520 | 360 |
| D1380VNR-A | 23705411 | 23 | 380/1/50 | 3”BSPT | 1550*900*1520 | 422 |
| D1590VNR-A | 23705429 | 26.5 | 380/1/50 | 4”BSPT | 1700*900*1520 | 486 |
| D1740VNR-A | 23705437 | 29 | 380/1/50 | 4”BSPT | 1700*900*1520 | 498 |
| D2100VNR-A | 23705445 | 35 | 380/1/50 | 4”BSPT | 1800*980*1580 | 535 |
| D2340VNR-A | 23705452 | 39 | 380/1/50 | 4”BSPT | 1800*980*1580 | 610 |
| D2700VNR-A | 23705460 | 45 | 380/1/50 | 4”BSPT | 1850*1000*1650 | 655 |
| D3090VNR-A | 23705478 | 51.5 | 380/1/50 | 5”BSPT | 1850*1000*1650 | 720 |
| D3480VNR-A | 23705486 | 58 | 380/1/50 | 5”BSPT | 2000*1080*1750 | 825 |
| D4080VNR-A | 23705494 | 68 | 380/1/50 | 5”BSPT | 2200*1080*1750 | 910 |
| D4200VNR-A | 23705502 | 70 | 380/1/50 | 5”BSPT | 2200*1080*1750 | 930 |
| D4560VNR-A | 23705510 | 76 | 380/1/50 | 6”BSPT | 2200*1080*1730 | 1080 |
| D4800VNR-A | 23705528 | 80 | 380/1/50 | 6”BSPT | 2200*1080*1730 | 1210 |
| D5520VNR-A | 23705536 | 92 | 380/1/50 | 6”BSPT | 2400*1200*1950 | 1375 |
| D5940VNR-A | 23705544 | 99 | 380/1/50 | 6”BSPT | 2400*1200*1950 | 1420 |
| D7680VNR-A | 23705551 | 128 | 380/1/50 | 6”BSPT | 2400*1550*1920 | 1750 |
| D8700VNR-A | 23705569 | 145 | 380/1/50 | 8”BSPT | 2700*1750*1650 | 2000 |
英格索兰冷冻式干燥机（风冷）
ISO国际标准
ISO 8573.1 Air Quality Classes 空气品质
压缩空气品质是非常重要， ISO国际标准组织在2001更改了ISO8573.1空气品质如下
V系列冷冻式冷干机
- 流量 ： 0.7 – 145 m3/m
- 最高压力 ： 10 barg
- 露点水平符合ISO 8573-1 第六等级
- 风冷 / 水冷 (11.5m3/m 以上)
(性能参数以环境温度：35°C,进气温度：40°C， 工作压力： 7 barg)
型号命名
V系列冷干机的特点介绍
合金铝换热器
常见材料——主要是传统的碳钢为材质的，容易频繁的腐蚀堵塞、容易冰堵、内部泄漏等等问题。
新款冷干机将完全颠覆传统的一些模式，采用合金铝的材质作为换热器的，类似的材料在汽车的气缸、英格索兰的超级管道上都可以看到，是一种新兴的合金材料。
通过阳极氧化处理的这种壳体，完全避免了材料腐蚀、筒体泄漏等问题。
- 高效节能的产品
- 在换热器的设计中首次采用了三仓式设计理念，冷空气仓和热空气仓完全隔离，从而确保在蒸发端的冷量损耗降到最低。
- 高效气水分离器
- 能将制冷系统凝结产生的99%水份及时排出。在进气温度40度，环境温度35度的情况下，压力露点小于10度；完全超过了中国国家检测机构的最高标准要求。
- 操作和日常维护简便
- 采用了风冷凝器顶置方式，灰尘不易粘附在翅片上，极大的减少了日常维护的时间和成本
- 箱板采用抽拉式结构，方便拆卸
- 铝合金换热器采用螺丝连接，能很方便的将内芯拉出
- 无需专用工具
- 操作和日常维护简便
- 操作方便到只要按下启停按钮，而不需要其它的设置和修改程序。
- 露点和压差保证
- 1.通过中国国家权威合肥通用所验证测试
- 2.通过上海英格索兰测试
V系列冷干机安装要求
安装环境
- 环境温度
- 2℃~45℃
- 其他条件
-
- 通风良好
- 如果差的话安装换气排风设备
- 空气洁净
- 无腐蚀性成分（如氨类）
排水口, 隔离和旁通
- 直达排水沟
- 避免污染
- 捆绑结实
- 截止阀
- 入口和出口安装
- 旁通阀
- 之间安装
V系列冷干机安装要求
水冷机器的水质要求
- 与空压机之间
- 至少4~5米距离
- 避免空压机震动影响
- 设备进风口
- 与墙体>1.5米
- 二台设备避免进风口直对排风口
- 设备四周
- 留出一定间距
- 方便维修
四周间距
- 与空压机之间
- 至少4~5米距离
- 避免空压机震动影响
- 设备进风口
- 与墙体>1.5米
- 二台设备避免进风口直对排风口
- 设备四周
- 留出一定间距
- 方便维修
V系列冷干机安装要求
系统配置安装
注意点
- 储气罐前置
- 降低温度和水分
- 减轻冷干机工作负荷
- 过滤器
- 前置以消除颗粒
- 后置以过滤油和水
