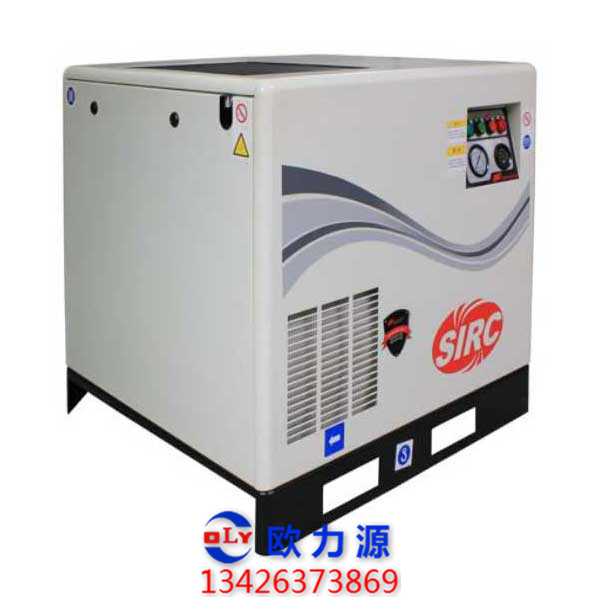

双螺杆空压机 (1m³-1.6m³)
描述:
-标准空压机供货范围：
-冷风型40度环境温度设计，满足全天候运行的要求
-一体化主机，内置双层圆锥滚柱轴承设计
-380V/3Ph/50hz,IEC标准设计，IP23 ODP三相感应电机
-自动启/停控制&恒速运行 控制器
-继电器控制器
-冷热室隔离设计
-噪音声压为：69-70 dBA
-易于维护保养的Poly-V型皮带驱动装置
-机组尺寸（mm）及重量：底座型：826L*759W*782H 280Kg
-带272升储气罐型：1437L*763W*1433H 397Kg
-标准空压机供货范围：
-冷风型40度环境温度设计，满足全天候运行的要求
-一体化主机，内置双层圆锥滚柱轴承设计
-380V/3Ph/50hz,IEC标准设计，IP23 ODP三相感应电机
-自动启/停控制&恒速运行 控制器
-继电器控制器
-冷热室隔离设计
-噪音声压为：69-70 dBA
-易于维护保养的Poly-V型皮带驱动装置
-机组尺寸（mm）及重量：底座型：826L*759W*782H 280Kg
-带272升储气罐型：1437L*763W*1433H 397Kg
| 型号 | 图号 |
功率 KW |
压力 Bar(g) |
气量 m³/min |
冷却方式 A/C W/C |
尺寸 L*W*H mm |
重量 kg |
| V5-7 | 4098543 | 5.5 | 7 | 0.83 | A/C | 826*759*782 | 280 |
| V5-8 | 24098550 | 5.5 | 8 | 0.78 | A/C | 826*759*782 | 280 |
| V5-10 | 24098568 | 5.5 | 10 | 0.7 | A/C | 826*759*782 | 280 |
| V7-7 | 24098576 | 7.5 | 7 | 1.1 | A/C | 826*759*782 | 280 |
| V7-8 | 24098584 | 7.5 | 8 | 1.03 | A/C | 826*759*782 | 280 |
| V7-10 | 24098592 | 7.5 | 10 | 0.91 | A/C | 826*759*782 | 280 |
| V11-7 | 24098600 | 11.0 | 7 | 1.63 | A/C | 826*759*782 | 280 |
| V11-8 | 24098618 | 11.0 | 8 | 1.52 | A/C | 826*759*782 | 280 |
| V11-10 | 24098626 | 11.0 | 10 | 1.35 | A/C | 826*759*782 | 280 |
SIRC V系列 5.5-11KW产品介绍
V系列的产品特点—模块化设计
整机结构预览
V系列的产品特点—模块化设计
整机结构预览
V系列的产品特点—模块化设计
- 主机模块
- 采用了久经考验的英格索兰螺杆主机。
- 完全整合了主机、分离系统和内部连接管道。
- 内置通道，消除了软管及接头处的泄漏等故障。
- 带可旋转拆卸油分离芯的两级高效分离系统 。
旋式油滤和油分 易耗件维护更换方便
高效一体式压缩模块，整合了主机和油分离器减少管路和接头，降低泄漏
V系列的产品特点—模块化设计
传动驱动模块
- 标准ODP电机配置，TEFC电机选项
- 转速: 2930rpm
- 电压: 415V & 380V
- 双轴电机，配置一体化冷却风扇，无需再额外增加风扇电机。
- 前后轴承永久润滑。
- DOL启动，7kW和11kW提供SD选项。
- 防护等级 IP23
- 最高运行环境温度达到 40℃
V系列的产品特点—模块化设计
传动驱动模块
- 传动部分标准配置Poly-V皮带
- 进口 Poly-V皮带，比传统皮带寿命更长
- 整个使用期内，能确保皮带直线度完好，并保持理想的张紧度。
- 提供均衡的轴承负载和皮带磨损，从而延长了皮带的使用寿命。
- 减振垫
- 标配4个减振垫 ，减小振动，降低噪音
V系列的产品特点—模块化设计
冷却模块
- 冷却器
- 一体化冷却器整合了油冷和后冷
- 顶部排风，避免热气回流，优化冷却效果。
- 最高排气温度: 102℃/215℉
- 冷却风扇
- 离心式一体化冷却风扇，省去了风扇电机，节省能源
- 均匀冷却
- 运行噪音低
V系列的产品特点—模块化设计
控制模块
- 控制面板
- ① 电源指示灯
- ② 开机按钮
- ③ 启停开关
- ④ 故障显示 - 红灯亮表示故障停机
- ⑤ 压力表
- ⑥ 计时器
V系列的产品特点—模块化设计
控制模块
- 电气控制
- ① 压力开关控制启停
-
② 可选择设定调节器的运行压力低于
压力开关压力，用调节器控制加/卸载 - ③ 高温停机保护
- ④ 电机过载保护
- ⑤ 超压安全减压系统
V系列的产品特点—模块化设计
冷室/热室设计
机组内部冷热区域分开的设计方式
- 冷室部分
- 包括电机、冷却循环和控制系统
- 隔绝了主机辐射热对电机运行的 影响，延长电机使用寿命
- 降低机箱温度，有利于冷却效果
- 热室部分
- 主机压缩循环
- 快速达到主机运行温度，以消除任何冷凝水产生的可能性
- 隔离和减少主机噪音，达到静音运行
V系列的产品特点——高可靠性
- 工业级噪音等级
- 72dBA低噪音运行
- 一体化离心式冷却风扇，冷却效果佳，噪音低
- 钣金隔音罩壳
V系列的产品特点——易于服务
- 安装维护简便
- 各侧面板均可拆卸，方便现场安装和维护
- 机组排气口即接即用。
- 内部布局合理，有充裕的空间方便检测维护
- 旋式分离芯，更换快捷
- 底座型底架方便使用叉车运输和移动
V系列的产品特点——易于服务
服务和维修灵活
- 易损件更换方便
-
可拆卸的侧面板使
维修非常容易 -
Poly-V 型皮带使用寿命长，拆
下面板和保护罩即可更换 -
顶置式冷却空气排风简化了
现场排风
V系列的产品特点—人性化设计
- 边角采用圆弧设计，坚固，安全
- 45°斜向上控制器面板，易于读取和使用
V系列的产品特点—人性化设计
提供储气罐和冷凝水排放选项
- 储气罐
- 272L标准配置，500L选项
- GB标准，11barg储气罐
- 冷凝水排放
- 标准配置手动排污阀
- 可选配 EDV自动排污（推荐使用）
英格索兰产品特点介绍
主动驱动
连接方式
| 优势 | 弱势 | |
| 皮带连接 | 柔性连接，冲击较小 | 效率相对较低，需要日常维护 |
| 连轴器连接 | 柔性连接，冲击较小 | 效率相对较低，需要日常维护 |
| 齿轮连接 | 刚性连接，效率较高，无需要日常维护 | 冲击和噪音相对较大 |
高可靠性的主机
- 使用久经考验的Ingersoll Rand主机，高效，稳定
- 进气端采用滚柱轴承
- 排气端采用一对背对背滚椎轴承
- 特殊设计的储油槽，避免干摩擦
高可靠性的主机
使用久经考验的Ingersoll Rand主机，高效，稳定
采用高效坚固的电机，防护等级IP55，F级绝缘，B级温升
高效低速电机
电机防护等级—— IP 55
|
防护等级 (第一位数字) |
含 义 (防止固体物体进入内部的等级) |
防护等级 (第二位数字) |
含 义 (防止水进入内部的等级) |
| 0 | 无防护 | 0 | 无防护 |
| 1 | 防护大于50mm的固体进入内部 | 1 | 防滴 |
| 2 | 防护大于12mm的固体进入内部 | 2 | 15°防滴（倾斜15度时仍可防止滴水侵入） |
| 3 | 防护大于2.5mm的固体进入内部 | 3 | 防淋水 |
| 4 | 防护大于1mm的固体进入内部 | 4 | 防溅 |
| 5 | 防尘进入内部 | 5 | 防喷水 |
| 6 | 尘密进入内部 | 6 | 防海浪或强力喷水 |
| 7 | 浸水 | ||
| 8 | 潜水 |
高效低速电机
电机温升，绝缘等级
|
电动机的绝缘等级是指其所用绝缘材料的耐热等级 允许温升是指电动机的温度与周围环境温度相比升高的限度 附注：绝缘等级分为以下七个等级，每一个等级温度（℃）如下 |
|||||||
| Y级 | A级 | E级 | B级 | F级 | H级 | C级 | |
| 最高允许温度（℃) | 90 | 105 | 120 | 130 | 155 | 180 | 180以上 |
| 绕组温升限值（K） | 60 | 75 | 80 | 100 | 125 | 125以上 | |
如绝缘等级为F级，温升为B级，那么电机运行的最高环境温度应该小于155-80=75 ℃。
高效低速电机
TEFC电机与ODP电机的比较
| 电机类型 | 优点 | 缺点 |
| TEFC闭式电机 |
1）适用范围广 2）电机维护工作量小 3）受环境湿度潮气影响最小 |
1）电机的价格较高 2）重量、体积较大 |
| ODP开式电机 |
1）价格较低 2）尺寸较小、重量较轻 3）散热能力强，绝缘不易老化 |
1）维护工作量稍大 2）不能用于环境恶劣的场合，特别是环境湿度长期较大地区 |
智能控制模块
常见空压机控制方式
| 继电器控制 | 较早微电脑控制 | 微电脑控制 |
|
|
|
油分离和过滤模块
- 油分离器
- 油和气的混合物由分离器底部切向进入
- 分离机理：离心、聚凝、阻截
- 经过三重分离后压缩空气的含油量应低于3PPM
油过滤器
除去油系统中的金属微粒和杂质等
保护主机轴承和转子
过滤精度达到5微米
冷却模块
离心风扇
气流沿风扇径向流动
- 优点：
- 较高的风压
- 较低的噪音等级
- 送风量更多
镰刀式轴流风扇
气流沿风扇轴向流动
- 优点：
- 尺寸较小
- 重量较轻
- 需要较小的安装空间
阀件
最小压力阀组件
- 最小压力阀的作用：
- 1.维持油气分离器内的压力
- 2.减小油气分离芯在卸载时前后的压差
阀件
温控阀的作用
防止突然故障停机
控制压缩空气的排气温度
控制冷却油的油温
- 如油温低于吸入压缩空气的露点温度，会使空气中的水汽析出， 造成冷却油的乳化失效
- 如油温过高则不能带走压缩过程中更多的热，使主机排气温度升高
密封
- 密封种类
- 锥面密封
- 平面密封
- 迷宫密封
- ……
- O型圈的优势：
- 高耐腐蚀性，适用于油、水、气及其他混合介质
- 高耐磨性，密封面磨损后具有自动弹性补偿功能
- 良好的自润滑性能．可作无油润滑密封
- 结构简单，安装方便，且有自密封作用，密封性能可靠
