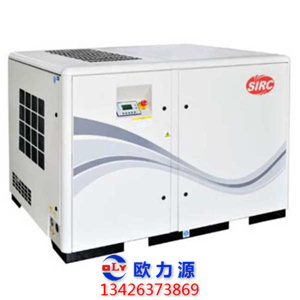

双螺杆空压机 (2.5m³-3.7m³)
描述
-标准空压机供货范围：
-冷风型40度环境温度设计，满足全天候运行的要求
-一体化主机，内置双层圆锥滚柱轴承设计
-380V/3Ph/50hz,IEC标准设计，IP23 ODP三相感应电机
-西门子电器元件
-大屏幕电脑控制器
-中英文显示，操作界面友好
-预留RS485通讯接口，可实现自联控或远程控制
-可设备多种工作状态，满足生产节奏更改需求
-冷热室隔离设计
-离心式冷却风扇，配合偏心设计的导风罩，高效且低噪音
-易于维护保养的Poly-V型皮带驱动装置
-机组尺寸（mm）：15-22KW：1295L*870W*1125H
-30-37KW:1654L*1277W*1232H
-标准空压机供货范围：
-冷风型40度环境温度设计，满足全天候运行的要求
-一体化主机，内置双层圆锥滚柱轴承设计
-380V/3Ph/50hz,IEC标准设计，IP23 ODP三相感应电机
-西门子电器元件
-大屏幕电脑控制器
-中英文显示，操作界面友好
-预留RS485通讯接口，可实现自联控或远程控制
-可设备多种工作状态，满足生产节奏更改需求
-冷热室隔离设计
-离心式冷却风扇，配合偏心设计的导风罩，高效且低噪音
-易于维护保养的Poly-V型皮带驱动装置
-机组尺寸（mm）：15-22KW：1295L*870W*1125H
-30-37KW:1654L*1277W*1232H
| 型号 | 图号 |
功率 KW |
压力 Bar(g) |
气量 m³/min |
冷却方式 A/C W/C |
尺寸 L*W*H mm |
重量 kg |
| V15-7 | 24122467 | 15 | 7 | 2.5 | A/C | 1295*870*1125 | 580 |
| V15-8 | 24122475 | 15 | 8 | 2.4 | A/C | 1295*870*1125 | 580 |
| V15-10 | 24122483 | 15 | 10 | 2.1 | A/C | 1295*870*1125 | 580 |
| V15-12 | 24122491 | 15 | 12 | 1.7 | A/C | 1295*870*1125 | 580 |
| V18-7 | 24122509 | 18.5 | 7 | 3.1 | A/C | 1295*870*1125 | 625 |
| V18-8 | 24122517 | 18.5 | 8 | 3.0 | A/C | 1295*870*1125 | 625 |
| V18-10 | 24122525 | 18.5 | 10 | 2.6 | A/C | 1295*870*1125 | 625 |
| V18-12 | 24122533 | 18.5 | 12 | 2.2 | A/C | 1295*870*1125 | 625 |
| V22-7 | 24122541 | 22 | 7 | 3.7 | A/C | 1295*870*1125 | 640 |
| V22-8 | 24122558 | 22 | 8 | 3.5 | A/C | 1295*870*1125 | 640 |
| V22-10 | 24122566 | 22 | 10 | 3.1 | A/C | 1295*870*1125 | 640 |
| V22-12 | 24122574 | 22 | 12 | 2.5 | A/C | 1295*870*1125 | 640 |
| V30-7 | 24181489 | 30 | 7 | 5.5 | A/C | 1654*1277*1232 | 982 |
| V30-8 | 24181497 | 30 | 8 | 5.2 | A/C | 1654*1277*1232 | 982 |
| V30-10 | 24181505 | 30 | 10 | 4.8 | A/C | 1654*1277*1232 | 982 |
| V30-12 | 24186926 | 30 | 12 | 4.2 | A/C | 1654*1277*1232 | 982 |
| V37-7 | 24181448 | 37 | 7 | 6.2 | A/C | 1654*1277*1232 | 1040 |
| V37-8 | 24181455 | 37 | 8 | 6.0 | A/C | 1654*1277*1232 | 1040 |
| V37-10 | 24181463 | 37 | 10 | 5.7 | A/C | 1654*1277*1232 | 1040 |
| V37-12 | 24181471 | 37 | 12 | 5.0 | A/C | 1654*1277*1232 | 1040 |
英格索兰 5.5-11KW产品介绍
英格索兰V系列的产品特点—模块化设计
-
独特的风道设计
(三蓝一红)
英格索兰V系列的产品特点—高可靠性
- 一体化离心式冷却系统，使得冷却可靠性和效率得以提高
专业设计的独特型线一体式导风罩
配合偏心设计离心风扇,大大提高稳定性和效率
英格索兰V系列的产品特点—高可靠性
- CTD的对比
| SIRC | 同行 | |
| 40℃@40%RH | 10 | 12 |
| 16℃@0%RH | 8℃ | 10℃ |
英格索兰V系列的产品特点—高可靠性
- 采用冷热室独立结构，显著改善电机使用环境，提高元件使用寿命
英格索兰V系列的产品特点—高可靠性
- 防止泄露
- 模块化的设计减少了管路连接，降低了泄漏的可能性
- 所有管道连接都采用了O型圈密封
油过滤和分离模块,完全无需管道进行连接！
含油量低于3ppm
含油量低于3ppm
英格索兰V系列的产品特点—易于服务
- 内部元件布置合理，服务空间大。所有需要服务的元器件都处在易于触及的位置
英格索兰V系列的产品特点—易于服务
- 独特的可拆卸铰链式门板，最大程度上实现了检修的便捷性
- 所有门板都能打开并卸下，方便进行所有维护和服务的项目
- 独有的顶板支撑结构，方便进行维护和保养
英格索兰V系列的产品特点—易于服务
- 便于调节的电机，简化了结构，增加了可操作性
英格索兰V系列的产品特点—人性化设计
- 边角采用圆弧设计，坚固，安全
- 45°斜向上控制器面板，中英文显示，易于读取和使用
英格索兰V系列的产品特点—人性化设计
- 一体化离心式冷却系统，显著降低噪音
英格索兰V系列的产品特点—人性化设计
- 让我们来看看一些声音，看看它们的噪音到底是多少？
乡间小道
街道
足球场
V系列压缩机
～40dB(A)
～75dB(A)
～90dB(A)
～66dB(A)*
* 此参数为15-22kW，30-37kW的噪音为69dB(A)
英格索兰产品特点介绍
主动驱动
连接方式
| 优势 | 弱势 | |
| 皮带连接 | 柔性连接，冲击较小 | 效率相对较低，需要日常维护 |
| 连轴器连接 | 柔性连接，冲击较小 | 效率相对较低，需要日常维护 |
| 齿轮连接 | 刚性连接，效率较高，无需要日常维护 | 冲击和噪音相对较大 |
高可靠性的主机
- 使用久经考验的Ingersoll Rand主机，高效，稳定
- 进气端采用滚柱轴承
- 排气端采用一对背对背滚椎轴承
- 特殊设计的储油槽，避免干摩擦
高可靠性的主机
使用久经考验的Ingersoll Rand主机，高效，稳定
采用高效坚固的电机，防护等级IP55，F级绝缘，B级温升
高效低速电机
电机防护等级—— IP 55
|
防护等级 (第一位数字) |
含 义 (防止固体物体进入内部的等级) |
防护等级 (第二位数字) |
含 义 (防止水进入内部的等级) |
| 0 | 无防护 | 0 | 无防护 |
| 1 | 防护大于50mm的固体进入内部 | 1 | 防滴 |
| 2 | 防护大于12mm的固体进入内部 | 2 | 15°防滴（倾斜15度时仍可防止滴水侵入） |
| 3 | 防护大于2.5mm的固体进入内部 | 3 | 防淋水 |
| 4 | 防护大于1mm的固体进入内部 | 4 | 防溅 |
| 5 | 防尘进入内部 | 5 | 防喷水 |
| 6 | 尘密进入内部 | 6 | 防海浪或强力喷水 |
| 7 | 浸水 | ||
| 8 | 潜水 |
高效低速电机
电机温升，绝缘等级
|
电动机的绝缘等级是指其所用绝缘材料的耐热等级 允许温升是指电动机的温度与周围环境温度相比升高的限度 附注：绝缘等级分为以下七个等级，每一个等级温度（℃）如下 |
|||||||
| Y级 | A级 | E级 | B级 | F级 | H级 | C级 | |
| 最高允许温度（℃) | 90 | 105 | 120 | 130 | 155 | 180 | 180以上 |
| 绕组温升限值（K） | 60 | 75 | 80 | 100 | 125 | 125以上 | |
如绝缘等级为F级，温升为B级，那么电机运行的最高环境温度应该小于155-80=75 ℃。
高效低速电机
TEFC电机与ODP电机的比较
| 电机类型 | 优点 | 缺点 |
| TEFC闭式电机 |
1）适用范围广 2）电机维护工作量小 3）受环境湿度潮气影响最小 |
1）电机的价格较高 2）重量、体积较大 |
| ODP开式电机 |
1）价格较低 2）尺寸较小、重量较轻 3）散热能力强，绝缘不易老化 |
1）维护工作量稍大 2）不能用于环境恶劣的场合，特别是环境湿度长期较大地区 |
智能控制模块
常见空压机控制方式
| 继电器控制 | 较早微电脑控制 | 微电脑控制 |
|
|
|
油分离和过滤模块
- 油分离器
- 油和气的混合物由分离器底部切向进入
- 分离机理：离心、聚凝、阻截
- 经过三重分离后压缩空气的含油量应低于3PPM
油过滤器
除去油系统中的金属微粒和杂质等
保护主机轴承和转子
过滤精度达到5微米
冷却模块
离心风扇
气流沿风扇径向流动
- 优点：
- 较高的风压
- 较低的噪音等级
- 送风量更多
镰刀式轴流风扇
气流沿风扇轴向流动
- 优点：
- 尺寸较小
- 重量较轻
- 需要较小的安装空间
阀件
最小压力阀组件
- 最小压力阀的作用：
- 1.维持油气分离器内的压力
- 2.减小油气分离芯在卸载时前后的压差
阀件
温控阀的作用
防止突然故障停机
控制压缩空气的排气温度
控制冷却油的油温
- 如油温低于吸入压缩空气的露点温度，会使空气中的水汽析出， 造成冷却油的乳化失效
- 如油温过高则不能带走压缩过程中更多的热，使主机排气温度升高
密封
- 密封种类
- 锥面密封
- 平面密封
- 迷宫密封
- ……
- O型圈的优势：
- 高耐腐蚀性，适用于油、水、气及其他混合介质
- 高耐磨性，密封面磨损后具有自动弹性补偿功能
- 良好的自润滑性能．可作无油润滑密封
- 结构简单，安装方便，且有自密封作用，密封性能可靠
