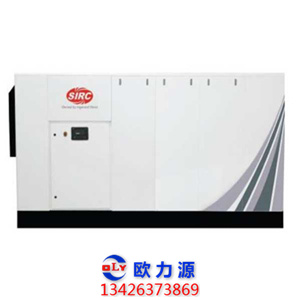

双螺杆空压机 (30m³-40m³)
描述
-标准空压机供货范围：
-风冷/水冷两种型号
-使用久经考验的Ingersoll Rand主机，高效，稳定
-380V/6KV/10KV三种电压选择
-西门子电器元件
-大屏幕电脑控制器,可选择中/英文两种语言，操作界面友好
-预留RS485通讯接口，可实现自联控或远程控制
-可设备多种工作状态，满足生产节奏更改需求
-边角采用圆弧设计，坚固，安全
-一体化镰刀式风扇冷却系统，显著降低噪音
-全系列采用齿轮传动，终身无须维护
-机组尺寸（mm）:电压380V:4000L*1930W*2175H
电压6KV/10KV:4650L*1930W*2175H
-标准空压机供货范围：
-风冷/水冷两种型号
-使用久经考验的Ingersoll Rand主机，高效，稳定
-380V/6KV/10KV三种电压选择
-西门子电器元件
-大屏幕电脑控制器,可选择中/英文两种语言，操作界面友好
-预留RS485通讯接口，可实现自联控或远程控制
-可设备多种工作状态，满足生产节奏更改需求
-边角采用圆弧设计，坚固，安全
-一体化镰刀式风扇冷却系统，显著降低噪音
-全系列采用齿轮传动，终身无须维护
-机组尺寸（mm）:电压380V:4000L*1930W*2175H
电压6KV/10KV:4650L*1930W*2175H
| 型号 | 图号 |
功率 KW |
压力 Bar(g) |
气量 m³/min |
冷却方式 A/C W/C |
尺寸 L*W*H mm |
重量 kg |
| V200-7A 380V IP23 | 非标 | 200 | 7 | 34.3 | A/C | 4000*1930*2175 | 4030 |
| V200-8A 380V IP23 | 非标 | 200 | 8 | 32.9 | A/C | 4000*1930*2175 | 4030 |
| V200-10A 380V IP23 | 非标 | 200 | 10 | 30.2 | A/C | 4000*1930*2175 | 4030 |
| V200-7W 380V IP23 | 非标 | 200 | 7 | 34.3 | W/C | 4000*1930*2175 | 4130 |
| V200-8W 380V IP23 | 非标 | 200 | 8 | 32.9 | W/C | 4000*1930*2175 | 4130 |
| V200-10 W380V IP23 | 非标 | 200 | 10 | 30.2 | W/C | 4000*1930*2175 | 4130 |
| V200-7A 6000V IP23 | 非标 | 200 | 7 | 34.3 | A/C | 4650*1930*2175 | 4830 |
| V200-8A 6000V IP23 | 非标 | 200 | 8 | 32.9 | A/C | 4650*1930*2175 | 4830 |
| V200-10A 6000V IP23 | 非标 | 200 | 10 | 30.2 | A/C | 4650*1930*2175 | 4830 |
| V200-7W 6000V IP23 | 非标 | 200 | 7 | 34.3 | W/C | 4650*1930*2175 | 4930 |
| V200-8W 6000V IP23 | 非标 | 200 | 8 | 32.9 | W/C | 4650*1930*2175 | 4930 |
| V200-10W 6000V IP23 | 非标 | 200 | 10 | 30.2 | W/C | 4650*1930*2175 | 4930 |
| V250-7A 380V IP23 | 24907883 | 250 | 7 | 44.6 | A/C | 4000*1930*2175 | 4934 |
| V250-8A 380V IP23 | 24907891 | 250 | 8 | 43.0 | A/C | 4000*1930*2175 | 4934 |
| V250-10A 380V IP23 | 24907909 | 250 | 10 | 39.0 | A/C | 4000*1930*2175 | 4934 |
| V250-7W 380V IP23 | 24907917 | 250 | 7 | 44.6 | W/C | 4000*1930*2175 | 5034 |
| V250-8W 380V IP23 | 24907925 | 250 | 8 | 43.0 | W/C | 4000*1930*2175 | 5034 |
| V250-10W 380V IP23 | 24907933 | 250 | 10 | 39.0 | W/C | 4000*1930*2175 | 5034 |
| V250-7A 6000V IP23 | 24907941 | 250 | 7 | 44.6 | A/C | 4650*1930*2175 | 5860 |
| V250-8A 6000V IP23 | 24907958 | 250 | 8 | 43.0 | A/C | 4650*1930*2175 | 5860 |
| V250-10A 6000V IP23 | 24907966 | 250 | 10 | 39.0 | A/C | 4650*1930*2175 | 5860 |
| V250-7W 6000V IP23 | 24907974 | 250 | 7 | 44.6 | W/C | 4650*1930*2175 | 5960 |
| V250-8W 6000V IP23 | 24907982 | 250 | 8 | 43.0 | W/C | 4650*1930*2175 | 5960 |
| V250-10W 6000V IP23 | 24907990 | 250 | 10 | 39.0 | W/C | 4650*1930*2175 | 5960 |
英格索兰 200-250KW产品介绍
英格索兰V系列的产品特点—易于服务
- 独特的可拆卸铰链式门板，最大程度上实现了检修的便捷性
- 所有门板都能打开并卸下，方便进行所有维护和服务的项目
- 特有的油气分离桶体盖设计，无须将端盖整体取下，就能轻松更换滤芯
英格索兰V系列的产品特点—易于服务
- 冷却器两侧预留吹扫清洗口
- 回油管小孔接头具有可视功能
英格索兰V系列的产品特点—人性化设计
- 边角采用圆弧设计，坚固，安全
- 45°斜向上控制器面板，中英文显示，易于读取和使用
英格索兰V系列的产品特点—人性化设计
- 一体化镰刀式风扇冷却系统，显著降低噪音
英格索兰V系列的产品特点—高可靠性
- 独特的风道设计
英格索兰V系列的产品特点—高可靠性
- 一体化镰刀式风扇冷却系统，使得冷却可靠性和效率得以提高
专利设计的镰刀式风扇，有效增加风量，降低了风扇电机功率
镰刀式风扇同时能够有效
降低噪音
降低噪音
英格索兰V系列的产品特点—高可靠性
- 防止泄漏
- 模块化的设计减少了管路连接，降低了泄漏的可能性
- 所有管道连接都采用了O型圈密封
油过滤和分离模块,完全无需管道进行连接！
含油量低于3ppm
含油量低于3ppm
英格索兰V系列的产品特点—模块化设计
进气模块
- 模块集成：
- 进气过滤器
- 进气阀
- 电磁阀
- 特点：
- 方便更换操作的进气过滤器
- 高效进气
- 集成电磁阀，减少了电磁阀数量
油过滤模块
- 模块集成：
- 油滤集成基座
- 油过滤器
- 温控阀
- 特点：
- 方便更换操作的油过滤器
- 集成温控阀
- 精确控制油温，避免冷凝水析出
英格索兰V系列的产品特点—模块化设计
控制模块
- 模块集成：
- 电控箱
- 电气元件——西门子品牌
- V-Tech智能控制器
- 控制器特点：
- 多达20种语言可选，标准中英文显示
- 高清晰LED白屏显示
- MODBUS远程监控
- 多达22种故障报警
- 服务商信息显示，让您更容易找到我们
- 可选12个独立用户，可设置12种工作状态
英格索兰V系列的产品特点—高可靠性
- 独立油冷却器和后冷却器布置，避免不同的热膨胀程度造成的冷却器失效
英格索兰V系列的产品特点—易于服务
- 内部元件布置合理，服务空间大。所有需要服务的元器件都处在易于触及的位置
英格索兰V系列的产品特点—易于服务
- 全系列采用齿轮传动，终身无须维护。
英格索兰产品特点介绍
主动驱动
连接方式
| 优势 | 弱势 | |
| 皮带连接 | 柔性连接，冲击较小 | 效率相对较低，需要日常维护 |
| 连轴器连接 | 柔性连接，冲击较小 | 效率相对较低，需要日常维护 |
| 齿轮连接 | 刚性连接，效率较高，无需要日常维护 | 冲击和噪音相对较大 |
高可靠性的主机
- 使用久经考验的Ingersoll Rand主机，高效，稳定
- 进气端采用滚柱轴承
- 排气端采用一对背对背滚椎轴承
- 特殊设计的储油槽，避免干摩擦
高可靠性的主机
使用久经考验的Ingersoll Rand主机，高效，稳定
采用高效坚固的电机，防护等级IP55，F级绝缘，B级温升
高效低速电机
电机防护等级—— IP 55
|
防护等级 (第一位数字) |
含 义 (防止固体物体进入内部的等级) |
防护等级 (第二位数字) |
含 义 (防止水进入内部的等级) |
| 0 | 无防护 | 0 | 无防护 |
| 1 | 防护大于50mm的固体进入内部 | 1 | 防滴 |
| 2 | 防护大于12mm的固体进入内部 | 2 | 15°防滴（倾斜15度时仍可防止滴水侵入） |
| 3 | 防护大于2.5mm的固体进入内部 | 3 | 防淋水 |
| 4 | 防护大于1mm的固体进入内部 | 4 | 防溅 |
| 5 | 防尘进入内部 | 5 | 防喷水 |
| 6 | 尘密进入内部 | 6 | 防海浪或强力喷水 |
| 7 | 浸水 | ||
| 8 | 潜水 |
高效低速电机
电机温升，绝缘等级
|
电动机的绝缘等级是指其所用绝缘材料的耐热等级 允许温升是指电动机的温度与周围环境温度相比升高的限度 附注：绝缘等级分为以下七个等级，每一个等级温度（℃）如下 |
|||||||
| Y级 | A级 | E级 | B级 | F级 | H级 | C级 | |
| 最高允许温度（℃) | 90 | 105 | 120 | 130 | 155 | 180 | 180以上 |
| 绕组温升限值（K） | 60 | 75 | 80 | 100 | 125 | 125以上 | |
如绝缘等级为F级，温升为B级，那么电机运行的最高环境温度应该小于155-80=75 ℃。
高效低速电机
TEFC电机与ODP电机的比较
| 电机类型 | 优点 | 缺点 |
| TEFC闭式电机 |
1）适用范围广 2）电机维护工作量小 3）受环境湿度潮气影响最小 |
1）电机的价格较高 2）重量、体积较大 |
| ODP开式电机 |
1）价格较低 2）尺寸较小、重量较轻 3）散热能力强，绝缘不易老化 |
1）维护工作量稍大 2）不能用于环境恶劣的场合，特别是环境湿度长期较大地区 |
智能控制模块
常见空压机控制方式
| 继电器控制 | 较早微电脑控制 | 微电脑控制 |
|
|
|
油分离和过滤模块
- 油分离器
- 油和气的混合物由分离器底部切向进入
- 分离机理：离心、聚凝、阻截
- 经过三重分离后压缩空气的含油量应低于3PPM
油过滤器
除去油系统中的金属微粒和杂质等
保护主机轴承和转子
过滤精度达到5微米
冷却模块
离心风扇
气流沿风扇径向流动
- 优点：
- 较高的风压
- 较低的噪音等级
- 送风量更多
镰刀式轴流风扇
气流沿风扇轴向流动
- 优点：
- 尺寸较小
- 重量较轻
- 需要较小的安装空间
阀件
最小压力阀组件
- 最小压力阀的作用：
- 1.维持油气分离器内的压力
- 2.减小油气分离芯在卸载时前后的压差
阀件
温控阀的作用
防止突然故障停机
控制压缩空气的排气温度
控制冷却油的油温
- 如油温低于吸入压缩空气的露点温度，会使空气中的水汽析出， 造成冷却油的乳化失效
- 如油温过高则不能带走压缩过程中更多的热，使主机排气温度升高
密封
- 密封种类
- 锥面密封
- 平面密封
- 迷宫密封
- ……
- O型圈的优势：
- 高耐腐蚀性，适用于油、水、气及其他混合介质
- 高耐磨性，密封面磨损后具有自动弹性补偿功能
- 良好的自润滑性能．可作无油润滑密封
- 结构简单，安装方便，且有自密封作用，密封性能可靠
