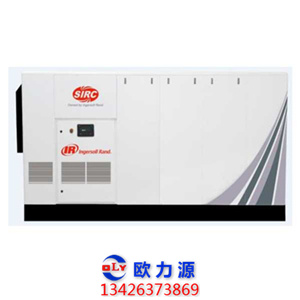

VSD变频空压机 (30m³-40m³)
描述:
-标准空压机供货范围：
-风冷/水冷两种型号
-使用久经考验的Ingersoll Rand主机，高效，稳定
-真正变频电机，IP55 TEFC三相感应电机
-优异的矢量性能变频器，40%-100%的变频范围
-标配直流电抗器，有效消除高次谐波，减少辐射干扰
-西门子电器元件
-大屏幕电脑控制器
-中英文显示，操作界面友好
-预留RS485通讯接口，可实现自联控或远程控制
-可设备多种工作状态，满足生产节奏更改需求
-一体化镰刀式风扇冷却系统，显著降低噪音
-全系列采用齿轮传动，终身无须维护
-机组尺寸（mm）:电压380V:4000L*1930W*2175H
-标准空压机供货范围：
-风冷/水冷两种型号
-使用久经考验的Ingersoll Rand主机，高效，稳定
-真正变频电机，IP55 TEFC三相感应电机
-优异的矢量性能变频器，40%-100%的变频范围
-标配直流电抗器，有效消除高次谐波，减少辐射干扰
-西门子电器元件
-大屏幕电脑控制器
-中英文显示，操作界面友好
-预留RS485通讯接口，可实现自联控或远程控制
-可设备多种工作状态，满足生产节奏更改需求
-一体化镰刀式风扇冷却系统，显著降低噪音
-全系列采用齿轮传动，终身无须维护
-机组尺寸（mm）:电压380V:4000L*1930W*2175H
| 型号 | 围号 | 功率 | 压力 | 气量 | 冷却方式 | 尺寸 | 重量 |
| V200-7A VSD 380V IP23 | 非标 | 200 | 7 | 13.7-34.3 | A/C | 4050*1930*2175 | 5100 |
| V200-8A VSD 380V IP23 | 非标 | 200 | 8 | 13.2-32.9 | A/C | 4050*1930*2175 | 5100 |
| V200-10A VSD 380V IP23 | 非标 | 200 | 10 | 12.1-30.2 | A/C | 4050*1930*2175 | 5100 |
| V200-7W VSD 380V IP23 | 非标 | 200 | 7 | 13.7-34.3 | W/C | 4050*1930*2175 | 5208 |
| V200-8W VSD 380V IP23 | 非标 | 200 | 8 | 13.2-32.9 | W/C | 4050*1930*2175 | 5208 |
| V200-10W VSD 380V IP23 | 非标 | 200 | 10 | 12.1-30.2 | W/C | 4050*1930*2175 | 5208 |
| V250-7A VSD 380V IP23 | 非标 | 250 | 7 | 17.8-44.6 | A/C | 4050*1930*2175 | 5100 |
| V250-8A VSD 380V IP23 | 非标 | 250 | 8 | 17.2-43.0 | A/C | 4050*1930*2175 | 5100 |
| V250-10A VSD 380V IP23 | 非标 | 250 | 10 | 15.5-38.8 | A/C | 4050*1930*2175 | 5100 |
| V250-7W VSD 380V IP23 | 非标 | 250 | 7 | 17.8-44.6 | W/C | 4050*1930*2175 | 5208 |
| V250-8W VSD 380V IP23 | 非标 | 250 | 8 | 17.2-43.0 | W/C | 4050*1930*2175 | 5208 |
| V250-10W VSD 380V IP23 | 非标 | 250 | 10 | 15.5-38.8 | W/C | 4050*1930*2175 | 5208 |
英格索兰——变频空压机介绍
变频原理
变频器——是利用电力半导体器件的通断作用将固定频率的电源(一般为380V, 50HZ)变为频率和电压可调的电能控制装置
现在使用的变频器主要采用交—直—交方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。
电机转速：n=60f/p(1-s)
f — 频率； p —电机极对数； s — 转差率
变频空压机的优势
- 根据实际用气量调节电机转速
- 用气量低时空压机自动休眠
- 变频器本身是一个软启动装置
- 能对压力实现快速调节控制
- 气压稳定性提高
- 运行频率低
- 机械噪音低
- 启动平稳
- 无启动电流峰值
- 减少了电气元件的负担
- 对电网没有冲击，非常有利于电网不稳定地区的用户
- 无启动冲击
- 启动扭矩低
- 对机械零部件冲击小
- 使用寿命延长
- 输出压力稳定
- 变频控制将压力带维持在0.1bar内
- 无需配置大的储气罐
- 压力不会超过所需值，无能源浪费
变频电机
普通电机在低频下运行会产生的问题：
- 1.绝缘强度问题
- 2.共振问题
- 3.效率问题
- 4.温升问题
- 5.谐波电磁噪声问题
- 6.对频繁启动、制动的适应能力问题
变频电机的特点：
- 1.电磁设计
- 尽可能减小定子与转子的电阻
- 主磁路设计成不饱和状态
- 增加电动机的电感
- 2.结构设计
- 绝缘等级一般为F级或以上
- 增强构建及整体的刚性
- 强迫通风冷却
变频器
- 优异的矢量性能
- 低频转矩特性好
- 转速控制精度高
- 对负载和控制命令响应快
- 标配直流电抗器
- 可有效提高输入侧的功率因数
- 提高变频器整机效率和热稳定性
- 有效消除输入侧的高次谐波影响，减少对外传导和辐射干扰
- 全方位的保护
- 独立风道设计——保证变频器的散热，提高可靠性
- 安全自检功能——上电时自动检测电机是否短路，保护电机和变频器
- 防雷设计——内置雷击过电流保护，提高对感应雷的自我保护能力
- 封闭式结构——外壳采用具有防尘、防潮、防霉菌的三防漆处理工艺
V45-160 VSD
- 主机驱动模块
- 进气模块
- 油过滤模块
- 电控模块
- 主要特点：
- 齿轮直联
- 边角采用圆弧设计，坚固，安全
- 模块化设计
- O型圈密封，防泄漏
- 独特风道设计
- 高效冷却系统
- 人性化设计
高效冷却系统
高效的冷却系统——只有高端变频机才采用双变频系统
冷却风扇采用专利设计的镰刀式风扇，有效增加风量
- 风扇电机采用变频控制
- 真正高端的变频空压机，主电机和风扇电机均为变频控制，能耗平均降低50%，并进一步降低噪音
- 仅英格索兰和神钢的部分机型有此功能
- 风扇电机根据排气温度调节转速
- 可根据客户现场修改风扇启停温度，避免频繁启停
保持空压机系统稳定的运行温度，提高元器件的可靠性和耐久性
人性化设计
- 独特的可拆卸铰链式门板，最大程度上实现了检修的便捷性
- 所有门板都能打开并卸下，方便维护
- 油分离器顶盖旋转设计，无须将端盖整体取下，就能轻松更换滤芯
- 冷却器两侧预留吹扫清洗口
- 回油管小孔接头具有可视功能
- 主要特点：
- 自张紧皮带连接
- 采用变频电机
- 模块化设计
- 人性化设计
- 可靠性设计
变频空压机节能计算
- 所需数据：
- 1.满载率、卸载率
- 2.空压机功率
- 3.电费
- 计算依据：
- 1.年运行时间：8000小时
- 2.空载时耗功45%
- 3.减少1公斤压差可节约7%耗功
全年节能计算：
- 1.节约空载产生的浪费：
- 空载浪费=卸载率×（空压机额定功率×45%）*年运行时间*电费
- 2.节约压差产生的浪费
- 压差浪费=加载率×（空压机额定功率×减少的压差×7%）*年运行时间*电费
全年节能=空载浪费+压差浪费
投资回报时间（月）=（变频机价格-工频机价格）/（全年节能/12）
节能计算举例
若空压机工况为1-8月份满载率65%, 9-12月满载率80%, 原使用一台37KW定速式空压机,加卸载压差1bar(g), 后改为使用VEW37KW变频空压机：
- 1.满载率、卸载率：70%、30%
- 2.空压机功率：37
- 3.电费：0.7
- 1.全年可减少空载浪费:
- 30%卸载率*（空压机额定功率*45%）*年运行时间*电费
- ＝0.3*(37KW*45%)*8000hr*0.7元/KW.hr=27972元！
- 2.全年可减少压差浪费:
- 70%加载率* （空压机额定功率×减少的压差×7%）*年运行时间*电费
- 0.7*(37KW*1*7%)*8000hr*0.7元/KW.hr=10152元！
- 全年共节能:
- 27972+10152=38124元
英格索兰产品特点介绍
主动驱动
连接方式
| 优势 | 弱势 | |
| 皮带连接 | 柔性连接，冲击较小 | 效率相对较低，需要日常维护 |
| 连轴器连接 | 柔性连接，冲击较小 | 效率相对较低，需要日常维护 |
| 齿轮连接 | 刚性连接，效率较高，无需要日常维护 | 冲击和噪音相对较大 |
高可靠性的主机
- 使用久经考验的Ingersoll Rand主机，高效，稳定
- 进气端采用滚柱轴承
- 排气端采用一对背对背滚椎轴承
- 特殊设计的储油槽，避免干摩擦
高可靠性的主机
使用久经考验的Ingersoll Rand主机，高效，稳定
采用高效坚固的电机，防护等级IP55，F级绝缘，B级温升
高效低速电机
电机防护等级—— IP 55
|
防护等级 (第一位数字) |
含 义 (防止固体物体进入内部的等级) |
防护等级 (第二位数字) |
含 义 (防止水进入内部的等级) |
| 0 | 无防护 | 0 | 无防护 |
| 1 | 防护大于50mm的固体进入内部 | 1 | 防滴 |
| 2 | 防护大于12mm的固体进入内部 | 2 | 15°防滴（倾斜15度时仍可防止滴水侵入） |
| 3 | 防护大于2.5mm的固体进入内部 | 3 | 防淋水 |
| 4 | 防护大于1mm的固体进入内部 | 4 | 防溅 |
| 5 | 防尘进入内部 | 5 | 防喷水 |
| 6 | 尘密进入内部 | 6 | 防海浪或强力喷水 |
| 7 | 浸水 | ||
| 8 | 潜水 |
高效低速电机
电机温升，绝缘等级
|
电动机的绝缘等级是指其所用绝缘材料的耐热等级 允许温升是指电动机的温度与周围环境温度相比升高的限度 附注：绝缘等级分为以下七个等级，每一个等级温度（℃）如下 |
|||||||
| Y级 | A级 | E级 | B级 | F级 | H级 | C级 | |
| 最高允许温度（℃) | 90 | 105 | 120 | 130 | 155 | 180 | 180以上 |
| 绕组温升限值（K） | 60 | 75 | 80 | 100 | 125 | 125以上 | |
如绝缘等级为F级，温升为B级，那么电机运行的最高环境温度应该小于155-80=75 ℃。
高效低速电机
TEFC电机与ODP电机的比较
| 电机类型 | 优点 | 缺点 |
| TEFC闭式电机 |
1）适用范围广 2）电机维护工作量小 3）受环境湿度潮气影响最小 |
1）电机的价格较高 2）重量、体积较大 |
| ODP开式电机 |
1）价格较低 2）尺寸较小、重量较轻 3）散热能力强，绝缘不易老化 |
1）维护工作量稍大 2）不能用于环境恶劣的场合，特别是环境湿度长期较大地区 |
智能控制模块
常见空压机控制方式
| 继电器控制 | 较早微电脑控制 | 微电脑控制 |
|
|
|
油分离和过滤模块
- 油分离器
- 油和气的混合物由分离器底部切向进入
- 分离机理：离心、聚凝、阻截
- 经过三重分离后压缩空气的含油量应低于3PPM
油过滤器
除去油系统中的金属微粒和杂质等
保护主机轴承和转子
过滤精度达到5微米
冷却模块
离心风扇
气流沿风扇径向流动
- 优点：
- 较高的风压
- 较低的噪音等级
- 送风量更多
镰刀式轴流风扇
气流沿风扇轴向流动
- 优点：
- 尺寸较小
- 重量较轻
- 需要较小的安装空间
阀件
最小压力阀组件
- 最小压力阀的作用：
- 1.维持油气分离器内的压力
- 2.减小油气分离芯在卸载时前后的压差
阀件

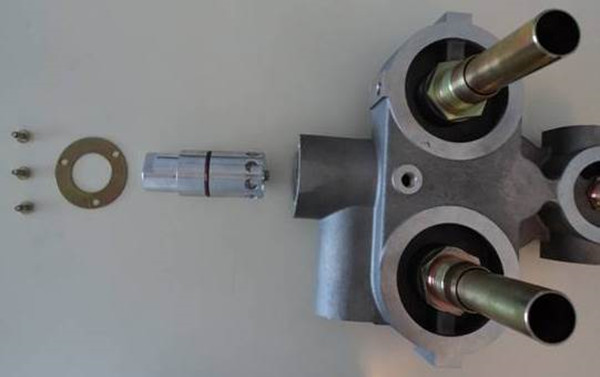

温控阀的作用
防止突然故障停机
控制压缩空气的排气温度
控制冷却油的油温
- 如油温低于吸入压缩空气的露点温度，会使空气中的水汽析出， 造成冷却油的乳化失效
- 如油温过高则不能带走压缩过程中更多的热，使主机排气温度升高
密封
- 密封种类
- 锥面密封
- 平面密封
- 迷宫密封
- ……
- O型圈的优势：
- 高耐腐蚀性，适用于油、水、气及其他混合介质
- 高耐磨性，密封面磨损后具有自动弹性补偿功能
- 良好的自润滑性能．可作无油润滑密封
- 结构简单，安装方便，且有自密封作用，密封性能可靠
