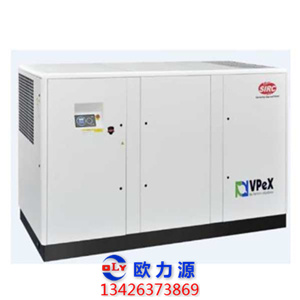

VPeX螺杆空压机 (13m³-32m³)
![英格索兰VPeX(加强型)螺杆空压机](/uploads/allimg/170802/1-1FP2164239211.jpg)
-标准空压机供货范围:
-风冷/水冷两种型号,46度环境温度设计,满足全天候运行的要求
-使用久经考验的Ingersoll Rand主机,高效,稳定
-380V/6Ph/50Hz IEC标准设计,IP55 TEFC三相感应电机
-西门子电器元件
-大屏幕电脑控制器,可选择中/英文两种语言,操作界面友好
-预留RS485通讯接口,可实现自联控或远程控制
-可设备多种工作状态,满足生产节奏更改需求
-边角采用圆弧设计,坚固,安全
-一体化镰刀式风扇冷却系统,显著降低噪音
-全系列采用齿轮传动,终身无须维护
-机组尺寸(mm):3171L*1574W*1903H
型号 | 图号 |
功率 KW |
压力 Bar(g) |
气量 m³/min |
冷却方式 A/C W/C |
尺寸 L*W*H mm |
重量 kg |
VpeX90-7A | 24339202 | 90 | 7.5 | 17.8 | A/C | 3171*1574*1903 | 2695 |
VpeX90-8A | 24145062 | 90 | 8 | 17.2 | A/C | 3171*1574*1903 | 2695 |
VpeX90-10A | 24339210 | 90 | 10 | 15.1 | A/C | 3171*1574*1903 | 2695 |
VpeX90-13A | 24339228 | 90 | 13 | 13.1 | A/C | 3171*1574*1903 | 2695 |
VpeX90-7W | 24339327 | 90 | 7.5 | 17.8 | W/C | 3171*1574*1903 | 2810 |
VpeX90-8W | 24145229 | 90 | 8 | 17.2 | W/C | 3171*1574*1903 | 2810 |
VpeX90-10W | 24339335 | 90 | 10 | 15.1 | W/C | 3171*1574*1903 | 2810 |
VpeX90-13W | 24339343 | 90 | 13 | 13.1 | W/C | 3171*1574*1903 | 2810 |
VpeX110-7A | 24339236 | 110 | 7.5 | 21.8 | A/C | 3171*1574*1903 | 3085 |
VpeX110-8A | 24145195 | 110 | 8 | 21.1 | A/C | 3171*1574*1903 | 3085 |
VpeX110-10A | 24339244 | 110 | 10 | 18.1 | A/C | 3171*1574*1903 | 3085 |
VpeX110-13A | 24339251 | 110 | 13 | 16 | A/C | 3171*1574*1903 | 3085 |
VpeX110-7W | 24339250 | 110 | 7.5 | 21.8 | W/C | 3171*1574*1903 | 3200 |
VpeX110-8W | 24145237 | 110 | 8 | 21.1 | W/C | 3171*1574*1903 | 3200 |
VpeX110-10W | 24339368 | 110 | 10 | 18.1 | W/C | 3171*1574*1903 | 3200 |
VpeX110-13W | 24339376 | 110 | 13 | 16 | W/C | 3171*1574*1903 | 3200 |
VpeX132-7A | 24339269 | 132 | 7.5 | 26.1 | A/C | 3171*1574*1903 | 3250 |
VpeX132-8A | 24145203 | 132 | 8 | 25 | A/C | 3171*1574*1903 | 3250 |
VpeX132-10A | 24339277 | 132 | 10 | 21.8 | A/C | 3171*1574*1903 | 3250 |
VpeX132-13A | 24339285 | 132 | 13 | 19.2 | A/C | 3171*1574*1903 | 3250 |
VpeX132-7W | 24339384 | 132 | 7.5 | 26.1 | W/C | 3171*1574*1903 | 3295 |
VpeX132-8W | 24145245 | 132 | 8 | 25 | W/C | 3171*1574*1903 | 3295 |
VpeX132-10W | 24339392 | 132 | 10 | 21.8 | W/C | 3171*1574*1903 | 3295 |
VpeX132-13W | 24339400 | 132 | 13 | 19.2 | W/C | 3171*1574*1903 | 3295 |
VpeX160-7A | 24339293 | 160 | 7.5 | 31.7 | A/C | 3171*1574*1903 | 3290 |
VpeX160-8A | 24145211 | 160 | 8 | 30.4 | A/C | 3171*1574*1903 | 3290 |
VpeX160-10A | 24339301 | 160 | 10 | 26.8 | A/C | 3171*1574*1903 | 3290 |
VpeX160-13A | 24339319 | 160 | 13 | 22.8 | A/C | 3171*1574*1903 | 3290 |
VpeX160-7W | 24339418 | 160 | 7.5 | 31.7 | A/C | 3171*1574*1903 | 3335 |
VpeX160-8W | 24145252 | 160 | 8 | 30.4 | A/C | 3171*1574*1903 | 3335 |
VpeX160-10W | 24339426 | 160 | 10 | 26.8 | A/C | 3171*1574*1903 | 3335 |
VpeX160-13W | 24339434 | 160 | 13 | 22.8 | A/C | 3171*1574*1903 | 3335 |
英格索兰——VPeX系列空压机
已成功开发行业
- 纺织
- 电厂
- 空分
- 水泥
- 玻璃
专注卓越体验——高效
VPeX系列空压机不仅拥有卓越的气量,同时关注客户的能耗与生产力!
相同功率,排气量更大
VPeX 8Barg | GA 8Barg | GA+ 8Barg | |
22kW | 4.3 | 3.5 | 3.7 |
37kW | 7 | 6.3 | 3.7 |
45kW | 8.2 | 7.3 | 8 |
55kW | 10.5 | 9.3 | 10.1 |
75kW | 13.8 | 12.3 | 13.8 |
110kW | 20.9 | 19.4 | n/a |
160kW | 30.4 | 28.8 | n/a |
能效更高,提高生产力
VPeX系列简介
VPeX的命名源于一句英文标语——
We Perform eXcellence!专注卓越体验
- 功率段:15-160kW
- 压力段:7,8,10,13Barg
-
冷却方式:15-160kW风冷
90-160kW水冷
气量和能效提升的原因
VPeX系列为了追求卓越的排气量和能效,同时在压缩空气的各个环节力求节能和高效:
进气 | 驱动 | 压缩 | 排气 |
采用高效进气过滤器和超低压损进气阀,有效的降低了进气压损,提高了进气效率 | 采用高效电机(IE2效率)和高精度主机齿轮直联的方式(37kw-160kw),无联轴器等易损环节,更加高效、稳定 | 采用最新一代的英格索兰主机,或匹配更大直径的螺杆,转速低,噪音轻,震动小,效率高,寿命长 | 采用低压损的油分,油滤和冷却器,结合独有的管路设计,实现机组稳定、高效运行 |
VPeX系列特点
- 高效
-
世界领先的排气量和能效,
节能高效,舍我其谁
- 稳定
-
稳定,不仅仅是稳定,
也是效率的体现
- 智能
-
智能,意味着它是
一台会“思考”的空压机
- 人性化
-
科技以人为本,从“机本位”
到“人本位”的体验
专注卓越体验——稳定
根据英格索兰在全球范围内进行的消费者意向调查,空压机运行的稳定性一项连续多年被排在第一位!
主机 | 电机 | 电控箱 | 冷却器 | 管路及连接 |
采用最新一代的英格索兰主机,或匹配更大直径的螺杆,转速低,噪音轻,震动小,效率高,寿命长 | 高达55度环境使用温度,F级绝缘,B级温升,超大型轴承,寿命长 | 采用国际一线品牌的电器元件,耐高温设计可保证电控箱稳定工作在高温环境下 | 采用最大环境温度高达46℃的高效冷却器设计,同时油冷却器和后冷却器非焊接式连接,避免热应力损坏 | 采用O型圈密封,杜绝泄露;软硬管选用更合理,寿命更持久 |
专注卓越体验——智能
强大的控制系统,给予空压机全方位的保护
- 友好操作界面设计
- 宽大清晰白色LED显示屏
- 标准中英文显示,提供20种语言
- 同时显示多行历史运行与操作记录
- 全方位的的保护功能
- 对电机全方位保护
- 多达22种故障报警
- 自动调节负荷率,控制压力平衡
- 强大的通讯联控功能
- RS485通讯功能,支持MODBUS通讯协议
- 可联控8台空压机
- 可设置12种工作状态,供客户不同时段切换使用
专注卓越体验——人性化
充分考虑客户的使用,科技以人为本
- 低噪音
- 低噪音冷却风扇
- 采用封闭静音箱式设计
- 去高频噪音设计,提高听觉舒适度
- 便维护
- 日常维护部件,位于机器同一侧
- 维修空间大,零部件布置合理
- 铰链式门板,便于开启关闭
- 易使用
- 整机圆角设计,更安全
- 控制器面板斜向上,读取更方便
- 进气端装有预过滤网,干净并延长使用寿命
气量和能效提升的原因—进气及驱动
超低压损进气阀 |
高精度齿轮直联 (37-160kW) |
专利POLY-V皮带 (15-30kW) |
高效高可靠电机 |
正常运转时进气控制阀全开,此时压力损失仅为0.005bar | 齿轮箱采用AGMA 13级制造标准,传动效率更高,寿命更长 | 单根专利技术POLY-V宽型皮带,结合自张紧调节不打滑,效率高 | IE2高效电机,效率最高可达95%;F级绝缘,B级温升,超大型轴承,寿命长 |
![]() |
![]() |
![]() |
![]() |
气量和能效提升的原因—压缩及排气
新一代英格索兰主机 | 低压损油分和油滤 | 改良通道的冷却器 | 优配的管路系统 |
优化的5:6非对称型线,加大的主机进出口设计,更大直径转子,显著提升压缩效率 | 原始压力损失小,高效过滤 | 冷却翅片厚度仅为0.14mm,显著提升内部空气通道空间,降低冷却器压损,高效冷却 | 管路直径根据气量增加适当放大,多用软管取代金属弯管,以减小内部管路压降 |
![]() |
![]() |
![]() |
![]() |
英格索兰产品特点介绍
主动驱动
连接方式
优势 | 弱势 | |
皮带连接 | 柔性连接,冲击较小 | 效率相对较低,需要日常维护 |
连轴器连接 | 柔性连接,冲击较小 | 效率相对较低,需要日常维护 |
齿轮连接 | 刚性连接,效率较高,无需要日常维护 | 冲击和噪音相对较大 |
高可靠性的主机
- 使用久经考验的Ingersoll Rand主机,高效,稳定
- 进气端采用滚柱轴承
- 排气端采用一对背对背滚椎轴承
- 特殊设计的储油槽,避免干摩擦
高可靠性的主机
使用久经考验的Ingersoll Rand主机,高效,稳定
采用高效坚固的电机,防护等级IP55,F级绝缘,B级温升
高效低速电机
电机防护等级—— IP 55
防护等级 (第一位数字) |
含 义 (防止固体物体进入内部的等级) |
防护等级 (第二位数字) |
含 义 (防止水进入内部的等级) |
0 | 无防护 | 0 | 无防护 |
1 | 防护大于50mm的固体进入内部 | 1 | 防滴 |
2 | 防护大于12mm的固体进入内部 | 2 | 15°防滴(倾斜15度时仍可防止滴水侵入) |
3 | 防护大于2.5mm的固体进入内部 | 3 | 防淋水 |
4 | 防护大于1mm的固体进入内部 | 4 | 防溅 |
5 | 防尘进入内部 | 5 | 防喷水 |
6 | 尘密进入内部 | 6 | 防海浪或强力喷水 |
7 | 浸水 | ||
8 | 潜水 |
高效低速电机
电机温升,绝缘等级
电动机的绝缘等级是指其所用绝缘材料的耐热等级 允许温升是指电动机的温度与周围环境温度相比升高的限度 附注:绝缘等级分为以下七个等级,每一个等级温度(℃)如下 |
|||||||
Y级 | A级 | E级 | B级 | F级 | H级 | C级 | |
最高允许温度(℃) | 90 | 105 | 120 | 130 | 155 | 180 | 180以上 |
绕组温升限值(K) | 60 | 75 | 80 | 100 | 125 | 125以上 |
如绝缘等级为F级,温升为B级,那么电机运行的最高环境温度应该小于155-80=75 ℃。
高效低速电机
TEFC电机与ODP电机的比较
电机类型 | 优点 | 缺点 |
TEFC闭式电机 |
1)适用范围广 2)电机维护工作量小 3)受环境湿度潮气影响最小 |
1)电机的价格较高 2)重量、体积较大 |
ODP开式电机 |
1)价格较低 2)尺寸较小、重量较轻 3)散热能力强,绝缘不易老化 |
1)维护工作量稍大 2)不能用于环境恶劣的场合,特别是环境湿度长期较大地区 |
智能控制模块
常见空压机控制方式
继电器控制 | 较早微电脑控制 | 微电脑控制 |
|
|
|
油分离和过滤模块
- 油分离器
- 油和气的混合物由分离器底部切向进入
- 分离机理:离心、聚凝、阻截
- 经过三重分离后压缩空气的含油量应低于3PPM
油过滤器
除去油系统中的金属微粒和杂质等
保护主机轴承和转子
过滤精度达到5微米
冷却模块
离心风扇
气流沿风扇径向流动
- 优点:
- 较高的风压
- 较低的噪音等级
- 送风量更多
镰刀式轴流风扇
气流沿风扇轴向流动
- 优点:
- 尺寸较小
- 重量较轻
- 需要较小的安装空间
阀件
最小压力阀组件
![英格索兰压力阀组件](images/tong/t12.jpg)
- 最小压力阀的作用:
- 1.维持油气分离器内的压力
- 2.减小油气分离芯在卸载时前后的压差
阀件
温控阀的作用
防止突然故障停机
控制压缩空气的排气温度
控制冷却油的油温
- 如油温低于吸入压缩空气的露点温度,会使空气中的水汽析出, 造成冷却油的乳化失效
- 如油温过高则不能带走压缩过程中更多的热,使主机排气温度升高
密封
- 密封种类
- 锥面密封
- 平面密封
- 迷宫密封
- ……
- O型圈的优势:
- 高耐腐蚀性,适用于油、水、气及其他混合介质
- 高耐磨性,密封面磨损后具有自动弹性补偿功能
- 良好的自润滑性能.可作无油润滑密封
- 结构简单,安装方便,且有自密封作用,密封性能可靠
