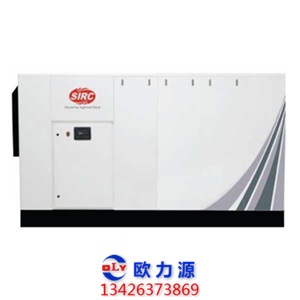

VPeX螺杆空压机 (39m³-45m³)
描述:
-标准空压机供货范围：
-风冷/水冷两种型号
-使用久经考验的Ingersoll Rand主机，高效，稳定
-380V/6KV/10KV 三种电压选择
-西门子电器元件
-大屏幕电脑控制器,可选择中/英文两种语言，操作界面友好
-预留RS485通讯接口，可实现自联控或远程控制
-可设备多种工作状态，满足生产节奏更改需求
-一体化镰刀式风扇冷却系统，显著降低噪音
-全系列采用齿轮传动，终身无须维护
-机组尺寸（mm）:电压380V:4000L*1930W*2175H
电压6KV/10KV:4650L*1930W*2175H
-标准空压机供货范围：
-风冷/水冷两种型号
-使用久经考验的Ingersoll Rand主机，高效，稳定
-380V/6KV/10KV 三种电压选择
-西门子电器元件
-大屏幕电脑控制器,可选择中/英文两种语言，操作界面友好
-预留RS485通讯接口，可实现自联控或远程控制
-可设备多种工作状态，满足生产节奏更改需求
-一体化镰刀式风扇冷却系统，显著降低噪音
-全系列采用齿轮传动，终身无须维护
-机组尺寸（mm）:电压380V:4000L*1930W*2175H
电压6KV/10KV:4650L*1930W*2175H
| 型号 | 图号 |
功率 KW |
压力 Bar(g) |
气量 m³/min |
冷却方式 A/C W/C |
尺寸 L*W*H mm |
重量 kg |
| VpeX220-7A 380V IP2 | 非标 | 220 | 7 | 44.6 | A/C | 4000*1930*2175 | 4934 |
| VpeX220-8A 380V IP2 | 非标 | 220 | 8 | 43.0 | A/C | 4000*1930*2175 | 4934 |
| VpeX220-10A 380V IP2 | 非标 | 220 | 10 | 39.0 | A/C | 4000*1930*2175 | 4934 |
| VpeX220-7W 380V IP2 | 非标 | 220 | 10 | 39 | W/C | 4000*1930*2175 | 5034 |
| VpeX220-8W 380V IP2 | 非标 | 220 | 7 | 44.6 | W/C | 4000*1930*2175 | 5034 |
| VpeX220-10W 380V IP2 | 非标 | 220 | 8 | 43.0 | W/C | 4000*1930*2175 | 5034 |
| VpeX220-7A 6000V IP2 | 非标 | 220 | 7 | 44.6 | A/C | 4650*1930*2175 | 5860 |
| VpeX220-8A 6000V IP2 | 非标 | 220 | 8 | 43.0 | A/C | 4650*1930*2175 | 5860 |
| VpeX220-10A 6000V IP2 | 非标 | 220 | 10 | 39.0 | A/C | 4650*1930*2175 | 5860 |
| VpeX220-7W 6000V IP2 | 非标 | 220 | 7 | 44.6 | W/C | 4650*1930*2175 | 5960 |
| VpeX220-8W 6000V IP2 | 非标 | 220 | 8 | 43.0 | W/C | 4650*1930*2175 | 5960 |
| VpeX220-10W6000V IP2 | 非标 | 220 | 10 | 39.0 | W/C | 4650*1930*2175 | 5960 |
英格索兰——VPeX系列空压机
VPeX系列特点
- 高效
-
世界领先的排气量和能效，
节能高效，舍我其谁
- 稳定
-
稳定，不仅仅是稳定，
也是效率的体现
- 智能
-
智能，意味着它是
一台会“思考”的空压机
- 人性化
-
科技以人为本，从“机本位”
到“人本位”的体验
专注卓越体验——稳定
根据英格索兰在全球范围内进行的消费者意向调查，空压机运行的稳定性一项连续多年被排在第一位！
| 主机 | 电机 | 电控箱 | 冷却器 | 管路及连接 |
| 采用最新一代的英格索兰主机，或匹配更大直径的螺杆，转速低，噪音轻，震动小，效率高，寿命长 | 高达55度环境使用温度，F级绝缘，B级温升，超大型轴承，寿命长 | 采用国际一线品牌的电器元件，耐高温设计可保证电控箱稳定工作在高温环境下 | 采用最大环境温度高达46℃的高效冷却器设计，同时油冷却器和后冷却器非焊接式连接，避免热应力损坏 | 采用O型圈密封，杜绝泄露；软硬管选用更合理，寿命更持久 |
真正的46度环境使用温度，在炎热的夏季不再“发烧”！
专注卓越体验——智能
强大的控制系统，给予空压机全方位的保护
- 友好操作界面设计
- 宽大清晰白色LED显示屏
- 标准中英文显示，提供20种语言
- 同时显示多行历史运行与操作记录
- 全方位的的保护功能
- 对电机全方位保护
- 多达22种故障报警
- 自动调节负荷率，控制压力平衡
- 强大的通讯联控功能
- RS485通讯功能，支持MODBUS通讯协议
- 可联控8台空压机
- 可设置12种工作状态，供客户不同时段切换使用
专注卓越体验——人性化
充分考虑客户的使用，科技以人为本
- 低噪音
- 低噪音冷却风扇
- 采用封闭静音箱式设计
- 去高频噪音设计，提高听觉舒适度
- 便维护
- 日常维护部件，位于机器同一侧
- 维修空间大，零部件布置合理
- 铰链式门板，便于开启关闭
- 易使用
- 整机圆角设计，更安全
- 控制器面板斜向上，读取更方便
- 进气端装有预过滤网，干净并延长使用寿命
气量和能效提升的原因—进气及驱动
| 超低压损进气阀 |
高精度齿轮直联 (37-160kW) |
专利POLY-V皮带 （15-30kW） |
高效高可靠电机 |
| 正常运转时进气控制阀全开，此时压力损失仅为0.005bar | 齿轮箱采用AGMA 13级制造标准，传动效率更高，寿命更长 | 单根专利技术POLY-V宽型皮带，结合自张紧调节不打滑，效率高 | IE2高效电机，效率最高可达95%；F级绝缘，B级温升，超大型轴承，寿命长 |
 |
 |
 |
 |
气量和能效提升的原因—压缩及排气
| 新一代英格索兰主机 | 低压损油分和油滤 | 改良通道的冷却器 | 优配的管路系统 |
| 优化的5:6非对称型线，加大的主机进出口设计，更大直径转子，显著提升压缩效率 | 原始压力损失小，高效过滤 | 冷却翅片厚度仅为0.14mm，显著提升内部空气通道空间，降低冷却器压损，高效冷却 | 管路直径根据气量增加适当放大，多用软管取代金属弯管，以减小内部管路压降 |
 |
 |
 |
 |
已成功开发行业
- 纺织
- 电厂
- 空分
- 水泥
- 玻璃
专注卓越体验——高效
VPeX系列空压机不仅拥有卓越的气量，同时关注客户的能耗与生产力！
相同功率，排气量更大
| VPeX 8Barg | GA 8Barg | GA+ 8Barg | |
| 22kW | 4.3 | 3.5 | 3.7 |
| 37kW | 7 | 6.3 | 3.7 |
| 45kW | 8.2 | 7.3 | 8 |
| 55kW | 10.5 | 9.3 | 10.1 |
| 75kW | 13.8 | 12.3 | 13.8 |
| 110kW | 20.9 | 19.4 | n/a |
| 160kW | 30.4 | 28.8 | n/a |
能效更高，提高生产力
全系列皆能达到2级能效，部分型号更可达到1级能效，全系列待申报GC节能产品认证！
VPeX系列简介
VPeX的命名源于一句英文标语——
We Perform eXcellence!专注卓越体验
- 功率段：15-160kW
- 压力段：7,8,10,13Barg
-
冷却方式：15-160kW风冷
90-160kW水冷
气量和能效提升的原因
VPeX系列为了追求卓越的排气量和能效，同时在压缩空气的各个环节力求节能和高效：
| 进气 | 驱动 | 压缩 | 排气 |
| 采用高效进气过滤器和超低压损进气阀，有效的降低了进气压损，提高了进气效率 | 采用高效电机（IE2效率）和高精度主机齿轮直联的方式（37kw-160kw），无联轴器等易损环节，更加高效、稳定 | 采用最新一代的英格索兰主机，或匹配更大直径的螺杆，转速低，噪音轻，震动小，效率高，寿命长 | 采用低压损的油分，油滤和冷却器，结合独有的管路设计，实现机组稳定、高效运行 |
英格索兰产品特点介绍
主动驱动
连接方式
| 优势 | 弱势 | |
| 皮带连接 | 柔性连接，冲击较小 | 效率相对较低，需要日常维护 |
| 连轴器连接 | 柔性连接，冲击较小 | 效率相对较低，需要日常维护 |
| 齿轮连接 | 刚性连接，效率较高，无需要日常维护 | 冲击和噪音相对较大 |
高可靠性的主机
- 使用久经考验的Ingersoll Rand主机，高效，稳定
- 进气端采用滚柱轴承
- 排气端采用一对背对背滚椎轴承
- 特殊设计的储油槽，避免干摩擦
高可靠性的主机
使用久经考验的Ingersoll Rand主机，高效，稳定
采用高效坚固的电机，防护等级IP55，F级绝缘，B级温升
高效低速电机
电机防护等级—— IP 55
|
防护等级 (第一位数字) |
含 义 (防止固体物体进入内部的等级) |
防护等级 (第二位数字) |
含 义 (防止水进入内部的等级) |
| 0 | 无防护 | 0 | 无防护 |
| 1 | 防护大于50mm的固体进入内部 | 1 | 防滴 |
| 2 | 防护大于12mm的固体进入内部 | 2 | 15°防滴（倾斜15度时仍可防止滴水侵入） |
| 3 | 防护大于2.5mm的固体进入内部 | 3 | 防淋水 |
| 4 | 防护大于1mm的固体进入内部 | 4 | 防溅 |
| 5 | 防尘进入内部 | 5 | 防喷水 |
| 6 | 尘密进入内部 | 6 | 防海浪或强力喷水 |
| 7 | 浸水 | ||
| 8 | 潜水 |
高效低速电机
电机温升，绝缘等级
|
电动机的绝缘等级是指其所用绝缘材料的耐热等级 允许温升是指电动机的温度与周围环境温度相比升高的限度 附注：绝缘等级分为以下七个等级，每一个等级温度（℃）如下 |
|||||||
| Y级 | A级 | E级 | B级 | F级 | H级 | C级 | |
| 最高允许温度（℃) | 90 | 105 | 120 | 130 | 155 | 180 | 180以上 |
| 绕组温升限值（K） | 60 | 75 | 80 | 100 | 125 | 125以上 | |
如绝缘等级为F级，温升为B级，那么电机运行的最高环境温度应该小于155-80=75 ℃。
高效低速电机
TEFC电机与ODP电机的比较
| 电机类型 | 优点 | 缺点 |
| TEFC闭式电机 |
1）适用范围广 2）电机维护工作量小 3）受环境湿度潮气影响最小 |
1）电机的价格较高 2）重量、体积较大 |
| ODP开式电机 |
1）价格较低 2）尺寸较小、重量较轻 3）散热能力强，绝缘不易老化 |
1）维护工作量稍大 2）不能用于环境恶劣的场合，特别是环境湿度长期较大地区 |
智能控制模块
常见空压机控制方式
| 继电器控制 | 较早微电脑控制 | 微电脑控制 |
|
|
|
油分离和过滤模块
- 油分离器
- 油和气的混合物由分离器底部切向进入
- 分离机理：离心、聚凝、阻截
- 经过三重分离后压缩空气的含油量应低于3PPM
油过滤器
除去油系统中的金属微粒和杂质等
保护主机轴承和转子
过滤精度达到5微米
冷却模块
离心风扇
气流沿风扇径向流动
- 优点：
- 较高的风压
- 较低的噪音等级
- 送风量更多
镰刀式轴流风扇
气流沿风扇轴向流动
- 优点：
- 尺寸较小
- 重量较轻
- 需要较小的安装空间
阀件
最小压力阀组件
- 最小压力阀的作用：
- 1.维持油气分离器内的压力
- 2.减小油气分离芯在卸载时前后的压差
阀件
温控阀的作用
防止突然故障停机
控制压缩空气的排气温度
控制冷却油的油温
- 如油温低于吸入压缩空气的露点温度，会使空气中的水汽析出， 造成冷却油的乳化失效
- 如油温过高则不能带走压缩过程中更多的热，使主机排气温度升高
密封
- 密封种类
- 锥面密封
- 平面密封
- 迷宫密封
- ……
- O型圈的优势：
- 高耐腐蚀性，适用于油、水、气及其他混合介质
- 高耐磨性，密封面磨损后具有自动弹性补偿功能
- 良好的自润滑性能．可作无油润滑密封
- 结构简单，安装方便，且有自密封作用，密封性能可靠
