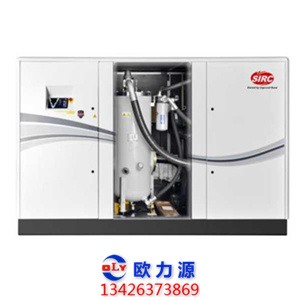

内置热回收空压机 (12m³-30m³)

描述:
-标准空压机供货范围
-产品范围：90-160KW,风冷/水冷两种选择，西门子电器元件
-使用久经考验的Ingerroll Rand主机，高效，稳定
-380V/3Ph/50hz,标准设计，IP55 TEFC三相感应电机
-内置热回收机组，运行过程中直接回收热量，高效节能
-内置热回收换热器采用Alloy 316不锈钢，铜密封，最高工作压力16bar,最高工作温度109度
-使用久经考验的Ingersoll Rand主机，高效，稳定
-380v/3ph/50hz,IEC标准设计，IP55 TEFC三相感应电机
-大屏幕电脑控制器，可选中英文两种语言，操作界面友好
-预留RS485通讯接口，可实现自联控或远程控制
-可设备多种工作状态，满足生产节奏更改需求
-边角采用圆弧设计，坚固，安全
-一体化镰刀式风扇冷却系统，显著降低噪音
-全系列采用齿轮传动，终身无须维护
-机组尺寸（mm）:3171L*1574W*1903H

型号	图号	功率 KW	压力 Bar(g)	气量 m³/min	冷却方式 A/C W/C	尺寸 LWH mm	重量 kg
V90-7A ERS	24298853	90	7	17.1	A/C	317115741903	2703
V90-7A ERS	24651176	90	8	15.6	A/C	317115741903	2703
V90-7A ERS	24651184	90	10	14.0	A/C	317115741903	2703
V90-12A ERS	24651192	90	12	12.3	A/C	317115741903	2703
V90-7W ERS	24651325	90	7	17.1	W/C	317115741903	2510
V90-7W ERS	24651333	90	8	15.6	W/C	317115741903	2510
V90-7W ERS	24652174	90	10	14.0	W/C	317115741903	2510
V90-7W ERS	24652182	90	12	12.3	W/C	317115741903	2510
V110-7A ERS	24651200	110	7	20.5	A/C	317115741903	2833
V110-8A ERS	24651218	110	8	19.6	A/C	317115741903	2833
V110-10A ERS	24651226	110	10	17.5	A/C	317115741903	2833
V110-12A ERS	24651234	110	12	15.4	A/C	317115741903	2833
V110-7W ERS	24652190	110	7	20.5	W/C	317115741903	2640
V110-8W ERS	24652208	110	8	19.6	W/C	317115741903	2640
V110-10W ERS	24652216	110	10	17.5	W/C	317115741903	2640
V110-12W ERS	24652224	110	12	15.4	W/C	317115741903	2640
V132-7A ERS	24651242	132	7	24.1	A/C	317115741903	3160
V132-7A ERS	24651259	132	8	22.8	A/C	317115741903	3160
V132-7A ERS	24651267	132	10	21.0	A/C	317115741903	3160
V132-7A ERS	24651275	132	12	18.5	A/C	317115741903	3160
V132-7W-ERS	24652232	132	7	24.1	W/C	317115741903	2945
V132-8W-ERS	24652240	132	8	22.8	W/C	317115741903	2945
V132-10W-ERS	24652257	132	10	21.0	W/C	317115741903	2945
V132-12W-ERS	24652265	132	12	18.5	W/C	317115741903	2945
V160-7A ERS	24651283	160	7	29.2	W/C	317115741903	3230
V160-8A ERS	24651291	160	8	27.6	W/C	317115741903	3230
V160-10A ERS	24651309	160	10	25.0	W/C	317115741903	3230
V160-12A ERS	24651317	160	12	22.0	W/C	317115741903	3230
V160-7W-ERS	24652273	160	7	29.2	W/C	317115741903	3015
V160-7W-ERS	24652281	160	8	27.6	W/C	317115741903	3015
V160-7W-ERS	24652299	160	10	25.0	W/C	317115741903	3015
V160-7W-ERS	24652307	160	12	22.0	W/C	317115741903	3015

英格索兰— V系列内置热回收

热回收的意义

空压机耗能分析

能量输入

电机功率

100%
压缩过程
能量输出

不可回收能量15%
增加空气势能

可回收能量85%
转化为热能

电机输入功率的85%为压缩热能，这些热能通过空压机机壳和冷却器

排放到大气中去从而使空压站房的温度升高

热回收的意义

以160KW空压机为例：: 用于压缩空气缩消耗的电能：; 160×15% = 24KW; 转化为热能所消耗的电能：; 160×85% = 136KW

回收这部分热能，每年可以……: 回收热能：> $7× 10^{8} kcal$; 节约燃油：> 68t; 节约天然气：> $8.3× 10^{4} Nm³$; 节约标准煤：>101t

同时有利于降低空压站房的温度，避免机器高温故障

热回收的应用

工作原理：: 收集压缩过程中产生的热能; 用这些能量来实现其他工作

回收方式：: 热空气能量回收系统; 热水能量回收系统

热回收的应用

应用举例

制取热水，用于洗澡等: 如铸造、冶金和矿物开采等工作环境相对较差的行业，可将回收的空压机余热加热自来水到50至600C，供工人洗澡使用。

锅炉补水预热: 利用回收的空压机余热，将锅炉补给水在进入锅炉之前由较低的温度先一步提升，再由锅炉加热到设定温度。可以大大降低锅炉使用过程中的燃料成本

反渗透纯水制取用热: 纯水需要在250C的特定温度下制取，当春季、秋季和冬季水的温度低于250C时，必须投入设备、消耗燃料为水升温。; 回收空压机的余热用来生产纯水，不但可以减少燃料的消耗，甚至可以减少加热设备的投入成本。

V系列内置热回收

功率段：90-160kW

精确的热传导: 精确的温差控制; 出众的热传递性能

低成本: 最低的维护成本; 安装方便

可靠性极佳: 结垢少; 锈蚀少

最低的能耗: 最大的热量回收; 更低的能耗

环保: 高效节能

来自油气分离桶的高温冷却剂，进入内置热回收系统，进行热量回收然后进入空压机自身的冷却器，经温控阀回到主机。

V系列内置热回收

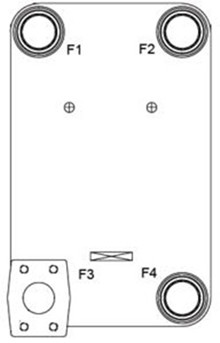

换热器

油入口冷却水出口

油出口冷却水入口

90-110kW

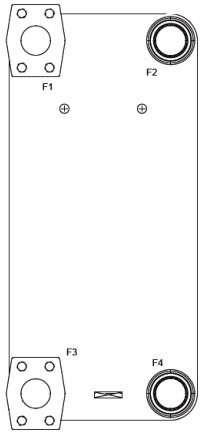

油入口冷却水出口

油出口冷却水入口

132-160kW
材质:Alloy 316 不锈钢

密封:铜密封

最大允许工作压力:16bar

最大允许工作温度:109℃

V系列内置热回收

进出水口

进水口与出水口框中的连接管路随机提供

外部管道连接示意图

V系列内置热回收

主要参数

空压机功率	进水温度	出水温度	水流量	最大流量
空压机功率	℃	℃	m³/h	最大流量
90kW	20	70	1.4	23
110kW	20	70	1.8	23
132kW	20	70	2.1	27
160kW	20	70	2.6	27

V系列内置热回收

热空气能量回收系统

节能计算

1台160kW的空压机投入运行后，空压机每天最多可回收热量约:: Q1 = 160 x 860 x 0.85 x 0.7 x 24= 1,964,928kcal

夏季每天可生产60℃热水:: G夏 = 1,964,928 / 1000 / (60-25)= 43.7吨，可满足约546人洗澡

春秋季每天可生产60℃热水:: G春秋 = 1,964,928 / 1000 / (60-15)= 39.3吨，可满足约491人洗澡

冬季每天可生产60℃热水:: G冬 = 1,964,928 / 1000 / (60-5)= 35.7吨，可满足约446人洗澡

全年可回收空压机热能:: Q=Q1 x 365 = $7.17 x 10^{8}$ kcal; 折合柴油约: $7.17 x 10^{8}$ / 10300 / 1000=69.6t，合RMB约38.3万元;; 折合天然气约: $7.17 x 10^{8}$ / 8500= $8.4 x 10^{4}$ Nm³，合RMB约27.0万元;; 折合标准煤约: $7.17 x 10^{8}$ / 7 / $10^{6}$ =102.5t

V系列内置热回收

一台V160，按全年运行8000小时计算

可回收热能：71700万大卡
可节约电能：90万度
节省运营成本：76万元
半年就可以收回投资成本!

投资未来，变本加"利"

内置热回收换热器清洗

冷却水在热交换过程中，由于冷冻水吸收了，使其温度上升，原来溶于水中的Ca(HCO₃)₂和Mg(HCO₃)₂在温度的作用下析出CO₂生成微溶于水的CaCO₃和MgCO₃。当这些结晶物不断地沉积于换热器表面，便形成了很硬的水垢，不但影响了换热效率，同时增加了能耗，甚至还会因冷却水的流量不足和压力降低导致停机、停产。

需要用户使用清洗溶液，定期对换热设备进行清洗。

具体操作参照使用说明书。

V系列内置热回收节能计算

每天开24小时，一年365天
空压机型号	V90	V110	V132	V160
年回收热量	40,342	49,307	59,169	71,720
104kcal
折合标准煤	57.6	70.4	84.5	102.5
Ton
折合燃油	39.2	47.9	57.4	69.6
Ton
折合燃煤	80.7	98.6	118.3	143.4
Ton
折合天然气	47,462	58,009	69,610	84,376
m3
折合煤气	89,650	109,572	131,486	159,377
m3
折合蒸汽 0.8MPa	630	770	925	1,121
Ton
折合用电	46.9	57.3	68.8	83.4
104KW•H

节约燃油万元	21.5	26.3	31.6	38.3
10个月	18.0	21.9	26.3	31.9
6个月	10.8	13.2	15.8	19.1
节约天然气万元	15.2	18.6	22.3	27.0
10个月	12.7	15.5	18.6	22.5
6个月	7.6	9.3	11.1	13.5
节约燃煤万元	7.3	8.9	10.7	12.9
10个月	6.1	7.4	8.9	10.8
6个月	3.6	4.4	5.3	6.5
节约蒸汽万元	10.7	13.1	15.7	19.1
10个月	8.9	10.9	13.1	15.9
6个月	5.4	6.5	7.9	9.5

计算表
参考值	功率（kW）	90
	每天工作时间（小时）	24
	每年工作天数（天）	365
	空压机热量回收比例	0.85
	热回收换热效率（%）	0.7
	每千瓦的热量（kcal）	860
	标准煤热值（kcal/t）	7000000
	柴油热值（kcal/kg）	10300
	柴油价格（元/t）	5500
	燃煤热值（kcal/t）	5000000
	燃煤价格（元/t）	900
	天然气热值（kcal/m3）	8500
	天然气价格（元/m3）	3.2
	蒸汽热值（kcal/t）	640000
	蒸汽价格（元/t）	170
	电费（元/度）	0.6

计算得到	年回收热量	403424280.00	（kcal）
	折合标准煤	57.63	（t）
	折合柴油	39.17	（t）	215420.73	（元）
	折合燃煤	80.68	（t）	72616.3704	（元）
	折合天然气	47461.68	（m3）	151877.376	（元）
	折合蒸汽	630.35	（t）	107159.5744	（元）
	折合用电（KW•H）	469098	（KW•H）	281458.8	（元）

请输入	进水温度（oC）	15
请输入	出水温度（oC）	60
计算得到	热水量（t/天）	24.56

敬请期待

内置热回收选项包

英格索兰计划将所有V系列空压机都改成内置热回收底架，即使客户没有购买内置热回收空压机，今后使用过程中如有需要，只需购买热回收组件，就可自行安装热回收模块。
