往复空压机指示围和示功仪的应用

1.往复空压机示功仪介绍

指示图由示功仪作出，机械弹簧式示功仪，主要由纪录转筒I和测压用小活塞空压机11两部分组成。

小活塞空压机的液缸体固定在被试空压机之液缸引出的管路上，其中与小活塞连成一体的活塞杆在被试空压机液缸内液体压力的推动下，通过杠杆机构带3 动记录杆在转筒上记录相应的液缸压力的"变化。

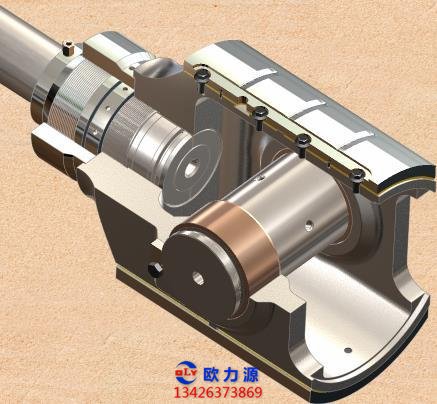

转筒则通过拉索与被试空压机的曲轴或 十字头相连，并将往复运动转变为回转运动。

这样，通过记录笔在回转的转简上作 上下移动，就可以在转筒的记录纸上绘出往复空压机示功仪 以压力为纵坐标，行程长度为横坐标的往1一记录转筒1一小活塞梨 复空压机指示图。

1一记录杆2一小活塞空压机3一弹簧4一小括塞5 一缸体 示功仪内的小活塞和活塞杆上的弹簧是可以更换的，试验时应根据试验压力的大小选用合适的弹簧。

机械弹簧式示功仪具有结构简单、工作稳定、易于操作等优点，但是，活塞、活塞杆、 杠杆等传送机构的重量、活塞与缸套间的摩擦阻力及绳索的变形等，都会影响其灵敏度，故 此，这种示功仅的测试精度不是很高。

2.往复空压机指示围的应用

(一) 指示功率的计算

指示图2-10b中的abed的面积A,,即表示指示功率P,,若压力比例尺为mi (Pa/ 则活塞上的平均指示压力PU为在一个工作循环中活塞对液体所作的功为指示功率P。

由平均指示压力PU就可以计算 往复空压机的指示功率P; (kW)。

(二) 用指示图计算各种效率值

(1) 容积效率7V

已知横坐标的比例尺为mz (m/mm),就可以得到活塞行程s=mzl。

因往复空压机的流量qy 与行程成正比，所以横坐标长度1就与理论流量qy, 相对应，而指 示图abcd 上的长度l 则相当于从活塞得到能量的那部分液体、即为指示流量q,。

由式可知，往复空压机的充满系数PV为图表示液缸内有空气，因为空气的可压缩性， 明显延迟排出阀开启时间，排出过程开始阶段的压力上升星明显的斜线a,使排出流量减少;

图b表示在系的液缸中有滞 留空气，因此，不仅沿a 斜线产生空气的压缩，而且，沿b斜线产生空气膨胀。

图c吸入阀带后关闭，在排出开始时有液体泄漏; 图d表示排出阀关闭滞后; 图e 表 示吸人阀有泄漏; 图f 表示排出阀有泄漏。
