离心式空压机转子部分结构解析

离心式空压机主要由转子和定子两部分组成：转子部分 部分的主要结构和零件如下介绍。

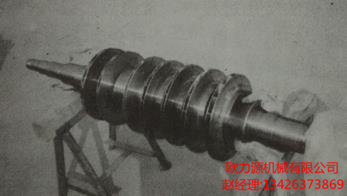

①主轴：它是空压机的关键部件，它是主要起到装配叶轮、平衡 盘、推力盘的作用，是转子部分的中心部位。

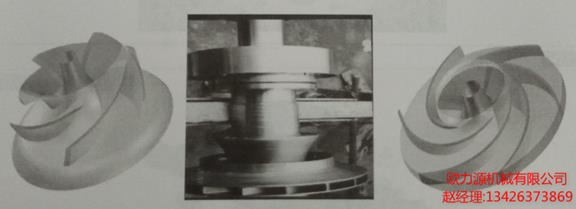

②叶轮：叶轮又称工作轮，是空压机的最主要的部件。叶轮随主 轴高速旋转，对气体做功。

气体在叶轮叶片的作用下，跟着叶轮作高速 旋转，受旋转离心力的作用以及叶轮里的扩压流动，在流出叶轮时，气 体的压强、速度和温度都得到提高。

同离心泵的叶轮相似，按结构型式叶轮分为开式、半开式、闭式三 种，在大多数情况下，后两种叶轮在空压机中得到广泛的应用。

闭式叶轮性能好、效率高，但由于轮盖的影响，叶轮圆周速度 受到限制;半开式叶轮效率较低，强度较高;双面进气叶轮适用于大流 量，且轴向力平衡好。

③平衡盘：平衡盘又名卸荷盘，空压机的平衡盘一般装在汽缸末 级的后面，它的一侧受末级的气体压力，另一侧常与机器的吸气室相 通，平衡盘的外圆上一般都有迷官密封装仪，使盘两侧维持压差。

④推力盘：推力盘主要承受推力轴承的轴向力，由光洁度很高的不 锈钢板材经线切割制造而成。

其两侧分别为推力轴承的正副止推块。

推力盘有的设置在空压机的高压端，有的设置在机组的空压机的两段之间。
