英格索兰活塞式压缩冷凝机组

把一台或几台活塞式制冷压缩机、冷凝器、风机、油分离器、贮液器、过滤器及必要的 辅助设备安装在一个公共底座或机架上，所组成的整体式机组称为活塞式压缩冷凝机组。

英格索兰压缩冷凝机组按使用制冷剂的不同，分为氨压缩机冷凝机组和氟利昂压缩冷凝机组; 按 采用的冷凝器的冷却方式不同，可分为风冷式压缩冷凝机组和水冷式压缩冷凝机组; 按所配 的压缩机结构形式不同，可分为开启式、半封闭式和全封闭式。

风冷式压缩冷凝机组装有贮液器。水冷式压缩冷凝机组冷凝器通常兼贮液器的作用， 少数制冷量大的水冷式压缩冷凝机组装有专用贮液器。

活塞式压缩冷凝机组的制冷量一般为350~580kW，但随着半封闭话塞式制冷庄缩机质 量的提高，采用多台主机组合成机组，制冷量范围正在扩大。

活塞式压缩机冷凝机组系统结构比较简单，维修方便，被广泛应用于冷藏库、冷藏箱、低温箱、 陈列冷藏柜等制冷装置中。

用户根据不同用途和制冷量选定相应型号机组后，只需配置膨胀阀、蒸发器及其他附 件，即可组成完整的制冷系统。

对大、中型冷藏库，大、中型集中空调系统，工业用冷水系统一般选配氨压缩冷凝机 组。对中、小型冷藏装置以及空调系统大多数选用氟利昂压缩冷凝机组。

图4-51所示为风冷式氟利昂压缩冷凝机组。该机组由半封闭活塞式制冷压缩机1、风冷 式冷凝器2、风机3、贮液器4、管道、阀门等组成。

某些产品还配置仪表控制盘。风冷式冷凝器由翅片换热器和风机组合面成，风机3 的转向使空气先流过冷凝器，再经过压缩机组。

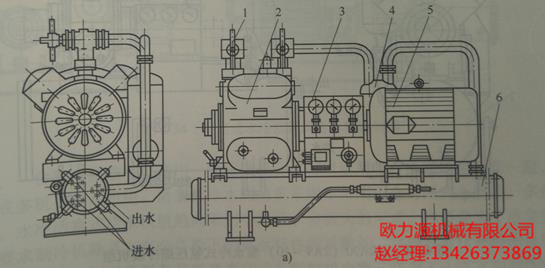

图4-52所示为水冷式氟利昂压缩冷凝机组。该机组由压缩机(半封闭式或开启式)、电 动机(开启式压缩机所配)、油分离器、水冷式冷凝器、仪表控制盘、管道、阀门等组成。

水冷式冷凝器通常配置卧式壳管式。这种冷擬器一般放置在下部，除冷凝制冷剂外，还兼做 贮液器。

图4-53 所示为210A70 (2AV- 10) 型水冷式氨压缩冷凝机组。该机组由水冷壳管式冷 凝器1、氨压缩机2、电动机、油分离器3、仪表盘4、阀门5、管道等组成。

压缩机气缸和缸盖用冷却水冷却。冷凝器下部兼做贮液器。
