空气压缩机滑阀能量调节机构的执行机构

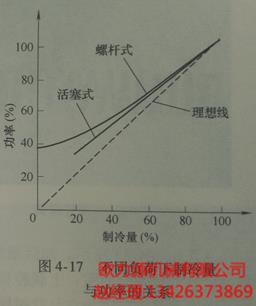

滑阀能量调节机构由执行机构、控制机构和指示 机构三部分组成，如图4-18 所示。

执行机构包括滑阀、滑阀顶杆、油活塞、液压缸、压缩弹簧及端座。

控制机构为油路及输气量调节控制阀。指示机构为输气量调节指示器。

滑阀能量调节机构的执行机构在控制机构的指令下，移动滑阀的位置、调整旁通口的大小， 从而改变压缩机的负荷。

执行机构主要包括滑阀、滑阀顶杆、顶杆弹簧、油活塞、液压缸及端座等。

滑阀如图4-19 所示，放置于气缸体下部的滑阀移动腔内，它的上部是两个圆弧形状， 与机体共同形成“∞”形密封容积。

滑阀可以在其内拖动，下部设置了安装销键的槽，保证在运动过程中不会发生转动。 滑阀一端为排气端，一端与滑阀导管相连。

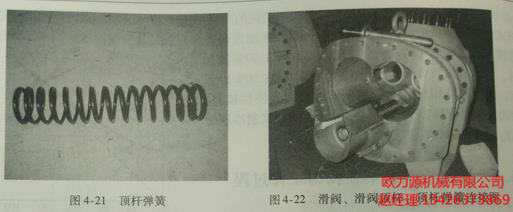

滑阀顶杆和顶杆弹簧如图4-20、图4-21所示。滑阀顶杆一端与滑阀相连，另一端与油 活塞相连。

它起到传递动力带动滑阀移动的作用。滑阀顶杆外部套有弹簧，弹簧的一端卡在 滑阀上，一端卡在机体上，在空载时弹簧处于自然状态。其连接如图4-22 所示。

油活塞如图4-23 所示。油活塞放置在能录调节油缸内，中间有一个密封圈，这样就将 油缸分成两个封闭的腔室: 上载腔和卸载腔。

如果两封闭腔室压力不同，那么油活塞就能向 压力低的腔室移动，因为它与滑阀导杆连在一起，所以会带动导杆以及滑阀的移动。

滑阀能量调节机构的拆卸与装配参照图4-13 螺杆式制冷压缩机爆炸图，其括号中的数 字与图4-13 的图注对应。

当拆卸压缩机时，能量调节指示器应作为部件拆除。能量指示部件分为自动型与手动型 两种，此处以自动型能量指示部件为例。
