空压机振动数据分析的目的和方法

1.空压机振动分析的目的

在采集了大盘数据之后，就可对其进行分析处理。分析的目的是:

(1) 确定振动的性质、大小。即确定振动是属于强迫振动还是属于自激振动，是严重(超标) 还是在标准范围内。

(2) 推测振动的原因

这是故障诊断所要做的重点工作 振动原因的推测需由振动大小、分布、变化过程、频谱分析结果以及运转条件的变化(如转速、油压、油温、工艺 条件的温度、流量等) 进行综合分析。

(3)确定振源性质和大小。

(4) 推测空压机振动传递特性。

通常,振动增幅集中发生在空压机设备抗振性能较薄弱的环节, 振动一般是向空压机性能薄弱的环节传递。

但是，由于空压机传递振动的特性和振动频率有关，实际上机组振动的传递问题并不这样简单，而是一个较复杂的问题，要从综合考 虑的观点出发，全面进行分析，才能做出比较客观的判断。

(5) 推测激振力

即通过建立一些数学或物理模型，用一定的方法作一些 与之有关的数学运算，从而粗略地计算出激振力。

2.空压机振动分析基本方法

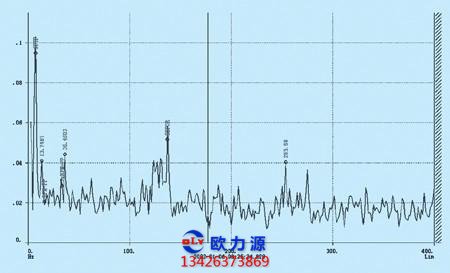

实际工作中,设备故障诊断的方法很多,其中对振动进 行波形分析和频谱分析是最重要和最基本的方法。

(1)波形分析

这种方法主要是对信号在时间域或幅值域内进行各种各样联轴器的分析，它是信号处理技术中的一项重要内容。通过波形分析可以解决许多问题:

1确定振动的最大幅值及时间分布;

2分析各谐波分量的各个频率值;

3确定各谐波分量的各个幅值;

4求时间滞后及相位带后;

5确定波形畸变，以求真实波形;

6由自由振动波形求波形衰减系数和振动系统的阻尼值;

7确定波形与各种物理现象的联系情况，建立正常作用状态和破坏状态与波形特征的有机联系;

8对各种波形进行相关分析,求得它们的相关函数等。

这些问题对设备故障诊断是非常必要的,尤其国~图项更是现场分析中所最为关心的。下面简介如下:

简单波形的近似处理 对于接近正弦波的曲线，可以方便地确定其振动频率和幅值。

在波形比较对称,基线又不易确定时,以读取波形峰峰 值(即2A) 为好。

若波形 图在基线两边很不对称，只应读取蜂值,即分 别读取基线两边的振幅值A和A2。频率值可通过读取周期T 或半周期T/2来确定。
