用包络线法分析合成波各分量频率和幅值的步骤

被测参量压缩机数值是将测得波形的幅值除以测试仪器的放大倍数或标定灵敏度,再结合测试系统的频响曲线加以处理而 求得。即被测参量压缩机数值:

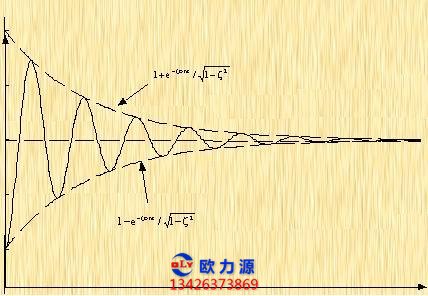

包络线法 有些合成波比简单波形复杂一些,但其波形变化有一定 规律,它的包络线有一定的趋向,这时可用包络线法进行分 析处理。

用包络线法来分析压缩机合成波各分量的频率和幅值时,可按下述步骤进行:

1.检查压缩机波形的特征，看波形峰谷的分布，读出低频一个 周期内所具有的高频波峰数。

2.作出上、下包络线。

3.若上、下包络线形状相同，相位一致时，属于简单情 况,包络线内只有一个高频分量。

4.上或下包络线代表低频分量,包络线内的波形为高频 分量。若包络线不是简谐波，则继续把包络线作为分析对象 进行分析。

5.包络线本身的峰谷，在一秒钟内振动的次数为低频分 量的频率数，由包络线峰峰幅值可计算低频率分量的峰峰幅 值。

一秒钟内的高频分量的振动次数为高频分量的频率值, 由包络线带宽可计算高频分量的峰峰幅值。

6.若上、下包络线形状和相位都不一致，可通过小波之 峰谷中点连线作出包络中线。

包络线代表低频分量，小波形代表高频分量。若包络中 线不近似为简谐曲线时，要继续分析。

7.若两包络线近似为简谐波,但反相，即其间高频分量 成“拍”波时,需要确定腹和腰的位置，量出腹和腰处上、 拍腰处为下包络线间的距离。

量出腹、腰处相邻波峰的间距1腹和1腰,最出 拍波周期Tb,求得拍频fb,读出合成波频率f合。

8.组成拍波形主要分量的频率f主为合成波频率f合，即 f主= f合时,主波峰峰值由包络线最大带宽与最小带宽之和 的一半来计算。

9.对于拍波分解出来的次要分量的频率,要分量的振动波形峰峰值由最大带宽与最 小带宽之差的一半来计算。

10.在一个完整循环内往往包括有几拍。

当合成波每一完 整循环中仅有一个拍时，则两个分量的频率差为1,有两个 拍时,则两个分量的频率差为2 ，余类准。
